Správný provoz plynového nebo vodovodního systému, vytápění nebo technologického procesu v mnoha podnicích závisí na správné volbě potrubí a armatur. K tomu musí všechny části potrubí dokonale lícovat a zajistit tak efektivní přepravu média. Proto se při navrhování a stavbě inženýrských systémů spoléhají nejen na materiál, ze kterého je potrubí nebo kohoutek vyrobeno, ale také na geometrii všech prvků systému.
Geometrické charakteristiky potrubí
- Průměr trubky (D). Toto je vzdálenost mezi dvěma protilehlými body na vnitřním nebo vnějším povrchu trubky. Parametr ovlivňuje propustnost potrubí. Čím je větší, tím více kapaliny nebo plynu může potrubí procházet.
- Tloušťka stěny potrubí (T). Představuje hodnotu mezi vnitřním a vnějším povrchem potrubí. Čím silnější stěny, tím vyšší provozní teplotu a tlak potrubí vydrží.
- Oblast řezu (A). Určuje plochu průřezu potrubí. Parametr udává hydraulický odpor a průchodnost dílu.
Stojí za zmínku, že mezi všemi různými geometrickými charakteristikami jsou klíčové DN nebo DN a PN. Podle nich se určuje vzájemná kompatibilita jednotlivých úseků potrubí a připojených armatur.
Parametry DN, DU a PN
Nejprve si ujasněme, co znamená DN (jmenovitý průměr). Jedná se o obecně uznávané mezinárodní označení jmenovitého průměru potrubí, ventilu nebo armatury, které se používá ve všech zemích světa. Stejně jako mnoho jiných norem přijatých v Evropě a USA je zde jednotkou měření palec, ale lze použít i milimetry.
V Rusku a SNS platí konvenční průměr (DN). Důvodem je skutečnost, že zpočátku energetické společnosti a výrobní podniky v těchto zemích používaly metrický systém měření.
Jaký je rozdíl mezi jmenovitým průměrem a jmenovitým průměrem?
Pojmy jmenovitý a jmenovitý průměr jsou synonyma. Mezinárodní normy používají označení DN (nominální průměr), zatímco na ruském trhu se stále vyskytuje označení DU. Toto označení se používalo před více než 30 lety při označování přírub podle GOST 12820-80, GOST 12821-80 a GOST 12822-80, které byly nyní nahrazeny GOST 33259-15.
Takže DN = Du = Dу.
Co je PN (Nominální tlak) – jmenovitý tlak, který potrubí nebo tvarovka vydrží. Tento parametr je důležitý pro zajištění bezpečnosti a spolehlivosti systému při provozu pod tlakem. V závislosti na výrobci trubky, tvarovky nebo tvarovky může být jmenovitý tlak uveden v barech (br), kilogramové síle na krychlový centimetr (kgf/cm2) nebo megapascalech (MPa).

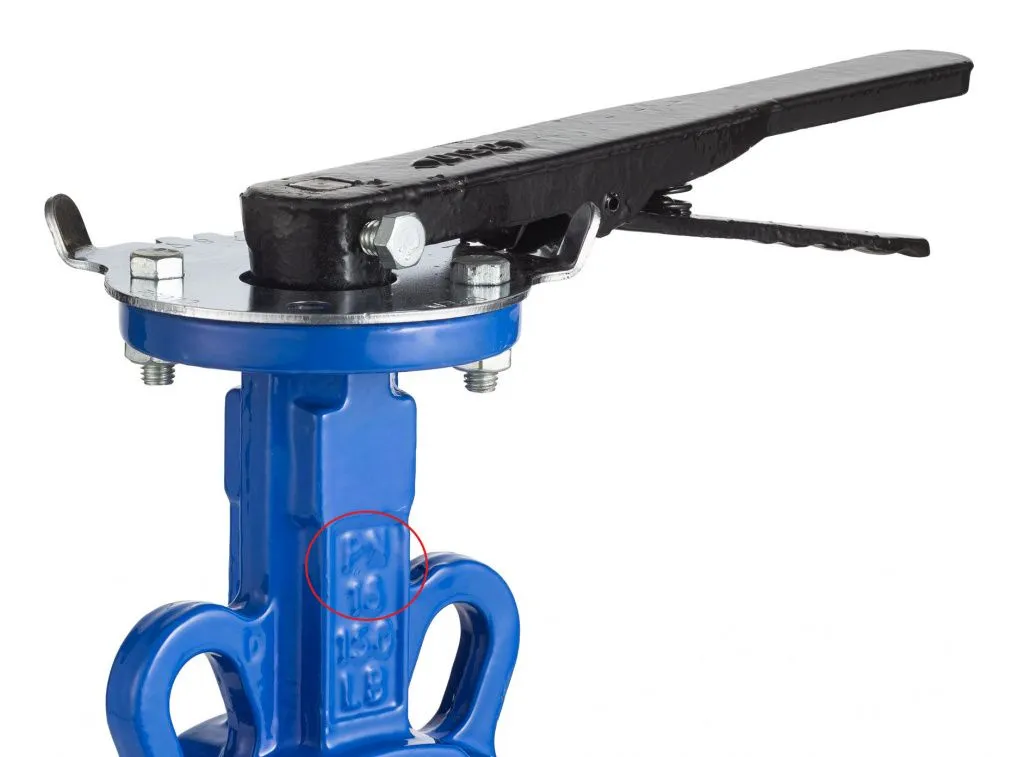

Označení PN16 na klapce
Proč se průměr nazývá konvenční velikost?
Výrobu trubek a tvarovek nelze nazvat vysoce přesným procesem. Po celé délce trubky jsou povoleny odchylky v tloušťce stěny, navíc není zaručeno, že bude dokonale plochá. Z tohoto důvodu bylo přijato označení podmíněného nebo jmenovitého průměru, které představuje skutečnou hodnotu průřezu potrubí zaokrouhlenou nahoru.
Tato standardizace usnadňuje výběr vhodných komponent systému. Znalost jmenovitých průměrů usnadňuje inženýrům a stavitelům porovnávat různé části potrubí, aniž by museli měřit každou jednotlivou část.
Porovnání vnitřních a vnějších průměrů trubek
Pro provádění technických výpočtů, kde je vyžadována vysoká přesnost, nemusí být znalost pouze jmenovitého průměru potrubí dostatečná. Proto se zde často používá srovnání vnitřního a vnějšího průměru potrubí. Provedení těchto výpočtů umožňuje okamžitě určit tloušťku stěn produktu – hodnotu, která je povinná pro výpočet hydraulické pevnosti budoucích inženýrských sítí.
Jaký je rozdíl mezi DN a DU
Stojí za zmínku, že ačkoli se jmenovitý průchod měří v palcích, konvenční hodnota je uvedena v metrickém systému. Například kulový ventil je DN20, což znamená 20 mm nebo 3/4 palce.
Ukazuje se, že DN a DU mají ekvivalentní hodnoty, i když mají různé měrné jednotky. Proto by měl být jmenovitý a podmíněný průměr potrubí považován za synonyma jednoho konceptu.

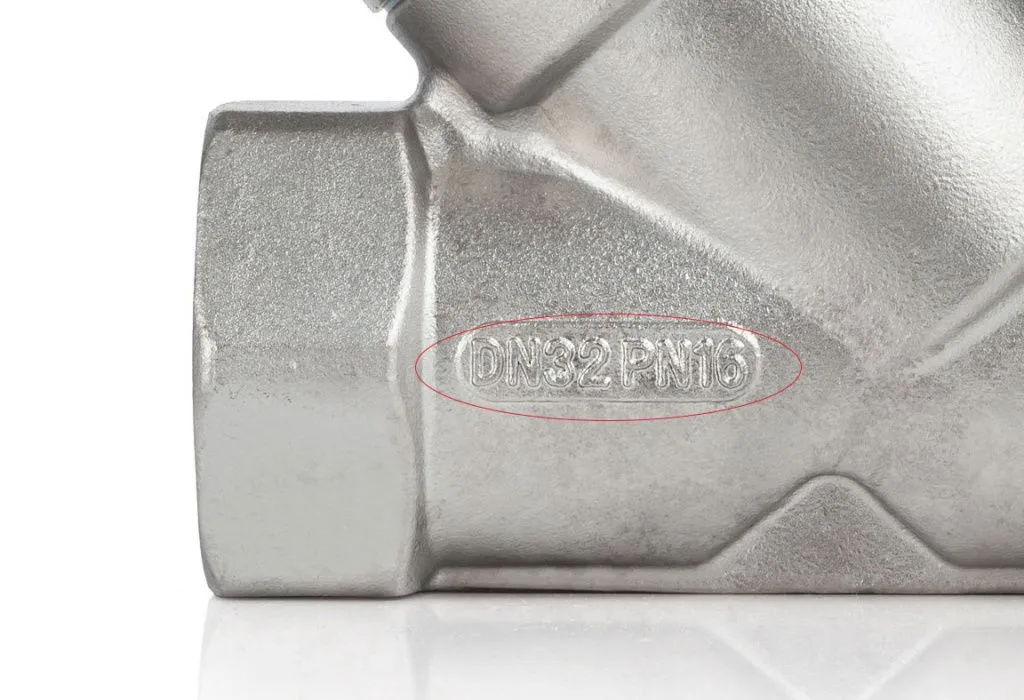

Označení DN32 PN16 na ventilu se šikmým sedlem
Tabulka srovnávající hodnoty DN v palcích a DN v mm.
