Elektronický otáčkoměr do auta: jak se připojit, který koupit
Snímače otáček snímají počet otáček klikového hřídele motoru a generují elektrické impulsy, které se v otáčkoměru převádějí na číselné hodnoty. Na rozdíl od tradičního (analogového) otáčkoměru, který je instalován v mnoha automobilech z výroby a používá šipkový ukazatel, elektronický otáčkoměr zobrazuje přesnou digitální hodnotu otáček klikového hřídele. Chyba měření zařízení nepřesahuje 100 otáček za minutu, zatímco u analogových vzorků může tento údaj dosáhnout 500 otáček za minutu.
Zařízení
Elektronický otáčkoměr automobilu se skládá z:
- digitální displej;
- mikroprocesor;
- mikroobvody;
- řídicí senzor na ventilu volnoběžných otáček;
- čítač (převodník).
Jak již bylo zmíněno, údaje přístroje se zobrazují na displeji. Přístroj je napájen z palubní sítě vozidla s napětím 12 V, hodnota spotřebovaného proudu je až 120 mA.
Další výhodou elektronického otáčkoměru oproti analogovému je možnost kombinovat různé funkce v jednom zařízení:
Čtěte také: Jak vybrat a nainstalovat střešní box na auto?
- časovač;
- budík;
- počitadlo kilometrů;
- měřič napětí;
- měření úhlu sepnutého stavu kontaktů (UZKS) přerušovače napětí.
Před instalací
Některé modely automobilů (zejména malé) nejsou standardně vybaveny otáčkoměrem, takže majitelé těchto modelů potřebují dostávat důležité a objektivní informace o provozu motoru více než ostatní. V důsledku toho je nutné, aby byl vůz vybaven elektronickým otáčkoměrem. Automobiloví nadšenci, kteří jsou již zvyklí vídat na palubní desce ukazatel směru, si mohou nainstalovat elektronický otáčkoměr, aby získali přesnější údaje, implementovali další funkce nebo dodali interiéru stylovější vzhled.
Je velmi důležité vzít v úvahu, že elektronické otáčkoměry jsou nabízeny pro motory s různým počtem válců, což je uvedeno v jejich charakteristikách. Při použití zařízení v automobilu s motorem s různým počtem válců existuje riziko získání nespolehlivých údajů.
Při nákupu elektronického otáčkoměru do auta se musíte seznámit s jeho technickými vlastnostmi a také se u prodejce informovat, zda je možné jej nainstalovat na konkrétní vůz, protože algoritmy čtení pro benzínové a naftové motory se liší. Existují také univerzální zařízení.
Způsob instalace elektronického otáčkoměru závisí na jeho velikosti a provedení. Můžete jej připevnit k horní části palubní desky pomocí oboustranné pásky, držáku nebo jej nainstalovat do panelu ve volném prostoru, případně nahradit zařízení (například hodiny).
Jak připojit další otáčkoměr
Jak připojit další otáčkoměr
| Literatura, knihy, kultura, umění, filozofie, kino |
| O MNĚ | PŘEDMĚTY | STVOŘENÍ | KNIHY | KONTAKTY |
| Středa 19. září 2021 |
| Kategorie: Auto |
| Štítky: otáčkoměr, návod, terminály |
| Autor článku: gecter |
| Dnes někteří výrobci automobilů vyrábějí vozy, které nejsou standardně vybaveny otáčkoměrem. Toto zařízení však bude pro řidiče velmi užitečné, protože poskytuje informace o otáčkách motoru v určitém časovém okamžiku. Absence standardního otáčkoměru nebo jakékoli stížnosti na něj však nejsou problémem, protože si jej můžete nainstalovat sami nebo připojit další otáčkoměr. Pokyny 1. Nejprve budete muset zajít do obchodu s náhradními díly a vybrat si nejvhodnější dálkový otáčkoměr pro interiér vašeho vozu. Je důležité, aby zařízení mělo červené světlo, které by řidiče informovalo, že se rychlost blíží limitu. 2. Po výběru vhodného zařízení si pečlivě přečtěte pokyny, které jsou k němu přiloženy. Nejjednodušší modely lze připojit pomocí zástrčky zasunuté do zapalovače cigaret. Hlavní funkcí takového otáčkoměru je měřit rozdíl napětí a proudu a převádět výslednou hodnotu na počet otáček. Minimalizace chyby takového otáčkoměru se dosahuje přímým pájením jeho vodičů k vodičům zapalovače cigaret. 3. Nejprve budete muset odpojit palubní napájecí systém odpojením záporného pólu z baterie a poté vyjmout zásuvku zapalovače cigaret. Poté proveďte malé řezy na vodičích a odstraňte izolaci. 4. Připájejte červený vodič k červenému a modrý k hnědému (místo hnědého může být černý nebo modrý). Po připájení izolujte všechna spojení, abyste zabránili kontaktu odkrytých částí vodičů. 5. Maximální přesnosti údajů otáčkoměru však lze dosáhnout pouze po jeho úplné instalaci. Na palubní desce budete muset vyhradit prostor pro tělo otáčkoměru a vytvořit úhledné otvory pro vodiče. Během práce se doporučuje palubní desku dočasně demontovat. 6. Po vytvoření otvoru je třeba do něj zasunout vodiče. Pro dodatečnou ochranu se doporučuje použít gumové těsnění, pro které je vhodná izolace vodičů s velkým průřezem. Přítomnost takového těsnění zajistí ochranu před odřením vodičů. 7. V další fázi byste měli vyřešit zapojení. Pájení se provádí takto: červený vodič na otáčkoměru a plus zapalování, zelený vodič na otáčkoměru a výstupu zapalovací cívky, bílý – rozměry. Toto uspořádání však bude pouze přibližné, konečná verze do značné míry závisí na typu zařízení, které si vyberete. 8. Po instalaci palubní desky si můžete otáčkoměr sami ozdobit, zkontrolovat jeho funkčnost a používat jej. |
| Přihlaste se k odběru nových článků |
| 28. 09. 2018 | Mitsubishi, Pajero, auto, recenze |
| Mitsubishi Pajero Sport |
| Recenze Mitsubishi Pajero Sport |
| 28. 09. 2018 | Brzdový systém, protiblokovací brzdový systém, ABS |
| Jak si udržet kontrolu nad autem při brzdění? |
| Jak se vyhnout smyku při brzdění na kluzké vozovce. Používání ABS |
| 28. 09. 2018 | auto, vybavení, Renault |
| V jakých konfiguracích se dodává Renault Sandero? |
| Přehled hlavních variant Renaultu Sandero. |
| 28. 09. 2018 | Toyota, recenze, auto |
| Recenze Toyoty Avensis 2014 |
| Text popisuje klíčové vlastnosti vozidla. |
| Kultura | ||||||
| Knihy a literatura | ||||||
| Internet | ||||||
| Financovat | ||||||
| Sport | ||||||
| Cestovní ruch | ||||||
| Zboží | ||||||
| Příběh | ||||||
| Mysticismus | ||||||
| Отношения | ||||||
| Семья | ||||||
| Opravit | ||||||
| Игры | ||||||
| Móda | ||||||
| Медицина | ||||||
| Kuchařství | ||||||
| Stav | ||||||
| Auto | ||||||
| Záliby | ||||||
| Psychologie | ||||||
| Design | ||||||
| Různé | ||||||
| Věda | ||||||
| Образование | ||||||
| Pondělí | Út. | Oddat | Čt. | Pá. | So. | Slunce |
| Co jíst před spaním |
| Jak vybrat kotě? |
| Kovové tašky, moderní střešní materiál |
| Proč je škodlivé učit dítě číst příliš brzy |
Modely elektronických otáčkoměrů
Helios 148/360/361/500
Mají standardní vzhled. Jsou určeny pro použití v automobilech s karburátorovými motory s počtem válců od 1 do 16. Jsou připevněny k horní části přístrojové desky.
Výhodami této řady jsou nízká cena a také maximální sada doplňkových funkcí – téměř všechny výše uvedené, stejně jako časovač parkování a imitace alarmu. Deklarovaná chyba měření zařízení je poměrně nízká: až 5 ot./min. Modely řady se liší schématem ovládání (jedno nebo dvě tlačítka), počtem segmentů displeje (3-5) a možností změny jasu indikátoru.
Multitronika
Otáčkoměry Multironics DD5/DM10/DM20 jsou méně univerzální. Z nich má pouze první model jako doplňkové funkce hodiny a časovač, automatické nastavení jasu displeje, zatímco ostatní mají pouze voltmetr. Chyba měření je o něco vyšší – při 2000 otáčkách za minutu je to 10 ot./min a při vyšších otáčkách až 3 %. DD5 se také liší tím, že jej lze použít pro širokou škálu motorů – s 2, 4, 5, 6 a 8 válci, a to jak benzínových, tak dieselových. DM10/DM20 jsou určeny pouze pro čtyřválcové benzínové motory. Pro dieselové motory jsou nabízeny modely DM11/DM12/DM20D. Tyto otáčkoměry se také připevňují oboustrannou páskou.
Amfiton-219/250
Tyto modely se vyznačují svým velkolepým vzhledem a indikací s barevnými zónami v závislosti na zatížení motoru. Jsou určeny pouze pro karburátorové čtyřválcové motory. Mezi další funkce patří voltmetr, měřič úrovně nabití baterie a regulátor napětí. Amfiton-250 je také vybaven časovačem a UZSK. Tyto modely jsou větší než předchozí. Další nevýhodou této řady je omezený rozsah měření: 400 – 5990 ot/min.
Univerzální otáčkoměr
Dálkový bezkontaktní indukční digitální otáčkoměr s vestavěným počítadlem motohodin a funkcí časovače servisu
Nastavení provozních režimů
Důležité! Před nastavením provozních režimů zařízení musí být vypnut motor, na kterém je nainstalováno, nebo musí být zařízení z motoru vyjmuto.
1. Pro výběr provozního režimu otáčkoměru stiskněte a podržte tlačítko S4 po dobu 1 sekund. Na displeji se budou postupně zobrazovat hodnoty: 01, 02, 03, 04.
— hodnota 01 přepne zařízení do režimu pro práci s motory, ve kterém je jiskrový impuls dodáván do zapalovací svíčky 1krát za 1 cyklus motoru, tj. 2krát za 1 otáčku setrvačníku motoru (většina dvoutaktních dvouválcových závěsných motorů s jednokanálovým zapalovacím systémem; pod kapotou je instalována jedna dvoujiskrová zapalovací cívka se dvěma vysokonapěťovými svorkami, jednou pro každou zapalovací svíčku);
— hodnota 02 přepne zařízení do režimu pro práci s motory, ve kterém je jiskrový impuls dodáván do zapalovací svíčky jednou za 1 zdvihy motoru, tj. jednou za 2 otáčku setrvačníku motoru (klasický dvoutaktní motor; pod kapotou motoru je instalována jedna nebo dvě samostatné zapalovací cívky, každá pro svou vlastní zapalovací svíčku);
Čtěte také: Jak skladovat baterii. Řekněme v zimě, nabitou nebo vybitou. Správné pokyny
— hodnota 03 přepne zařízení do režimu pro práci s motory, ve kterých je jiskrový impuls dodáván do zapalovací svíčky jednou za 1 zdvihy motoru, tj. jednou za 4 otáčky setrvačníku motoru (klasický čtyřtaktní motor s rozdělovačem zapalování).
— hodnota 04 deaktivuje funkci otáčkoměru, na displeji se zobrazí pouze počitadlo motohodin.
Po výběru provozního režimu tlačítkem S1 bude displej blikat po dobu 8–10 sekund, poté se přepne do režimu zobrazení počítadla hodin.
2. Pro nastavení času před servisem stiskněte a podržte tlačítko S4 po dobu 2 sekund. Na pravé straně displeje se zobrazí nápis „SERVICE“. Po zobrazení nápisu stiskněte a podržte tlačítko S1, dokud se v jednom ze segmentů displeje neobjeví požadovaný údaj, který označuje 1/10, jednotky, desítky, stovky, tisíce hodin před servisem. Přepínání z jednoho segmentu displeje do druhého se provádí stisknutím tlačítka S2 po dobu 1 sekundy. Po nastavení požadovaného času před servisem neprovádějte žádné akce a po 14–16 sekundách se zařízení přepne do režimu zobrazení počítadla motohodin motoru.
3. Pro aktivaci režimu odpočítávání servisní doby stiskněte současně tlačítka 1 a 2 a podržte je po dobu 4 sekund. V tomto případě se na displeji zobrazí dva segmenty s hodnotami měnícími se od 00 do 09 a zařízení se automaticky přepne do režimu zobrazení počítadla hodin.
4. Poté, co motor uplyne dobu do plánované servisní prohlídky, se na displeji zobrazí zpráva „SERVICE“.
5. Chcete-li zobrazit aktuální čas do servisu, stiskněte a podržte tlačítko S4 po dobu 2 sekund.
6. Poté, co se na displeji zobrazí zpráva „SERVICE“, pro resetování současně stiskněte a podržte tlačítka S20 a S1 po dobu 2 sekund. Ve výchozím nastavení bude další časový interval před servisem stejný jako dříve naprogramovaný.
7. Chcete-li vypnout funkci otáčkoměru a na displeji zobrazit pouze počitadlo motohodin, stiskněte a podržte tlačítko S1, dokud se na displeji nezobrazí hodnota 04. Znovu stiskněte tlačítko S1 a po 8–10 sekundách se displej vrátí k zobrazení počitadla motohodin. Pokud běží motor, displej zobrazí pouze počitadlo motohodin a segmenty displeje budou blikat, což vám připomíná, že režim otáčkoměru je deaktivován.
8. Chcete-li vynulovat počítadlo hodin, stiskněte a podržte tlačítko S1, dokud se na displeji nezobrazí 05, poté znovu stiskněte a podržte tlačítko S8 po dobu 1 sekund.
9. Chcete-li vynulovat počítadlo motohodin a servisní interval, stiskněte a podržte současně tlačítka S20 a S1 po dobu 2 sekund.
10. Chcete-li během dlouhých přestávek v používání zařízení vypnout displej a šetřit tak baterii, stiskněte a podržte tlačítko S1, dokud se na displeji nezobrazí 05, a poté tlačítko uvolněte. Počkejte, až se na displeji zobrazí 0.0, poté současně stiskněte a podržte tlačítka S1 a S2, dokud se na displeji nezobrazí hodnota od 0.0 do 0.9, načež se zařízení přepne do režimu autodiagnostiky. Po autodiagnostickém testu se na displeji zobrazí 0.0 a po 2 sekundách se displej vypne. Chcete-li zařízení aktivovat, krátce stiskněte libovolné tlačítko.

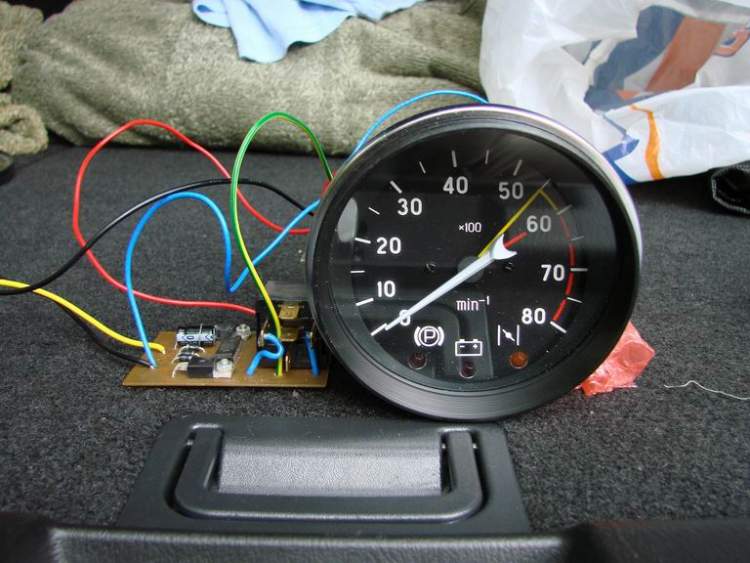

Připojení – benzínový motor
V případě benzínového motoru se elektronický otáčkoměr automobilu připojuje v následujícím pořadí:
- Černý trolejový vodič musí být připojen k uzemnění vozidla.
- Červený vodič je připojen ke svorce spínače zapalování. Při zapnutém zapalování tedy zařízení přijímá 12 V.
- Připojení třetího vodiče, který může mít různé barvy, závisí na typu zapalovacího systému v konkrétním voze. U kontaktního zapalovacího systému se připojení provádí přes jistič-rozdělovač. U bezkontaktního systému se vodič připojuje k napěťovému spínači nebo ke svorce zapalovací cívky.
- Pokud má otáčkoměr podsvícení, je připojen k napájecímu vodiči parkovacích světel.
- Pokud má zařízení mezi svými dalšími funkcemi voltmetr, má samostatný vodič, který musí být připojen ke kladnému pólu baterie.
Automobilový nadšenec, kterému záleží na jeho autě, by měl mít mimo jiné i otáčkoměr, který pomáhá s jeho správným ovládáním. Pokud neexistuje standardní zařízení, měl by být nainstalován. Článek uvádí jejich typy a pokyny, jak správně připojit otáčkoměr k dieselovému a benzínovému motoru.
Typy tachometrů
Otáčkoměr informuje o počtu otáček klikového hřídele a pomáhá určit, kdy je nejlepší řadit. To umožňuje prodloužit životnost pohonné jednotky a zajistit její správný provoz, protože výkonové a trakční vlastnosti motoru závisí na otáčkách klikového hřídele. Kromě toho s jeho pomocí můžete přesně seřídit karburátor a další důležitá zařízení při volnoběhu.
Tento měřič může být analogový, představující tabuli se šipkami a čísly. Když se šipka blíží k červené čáře, řidič musí zařadit vyšší rychlostní stupeň. Na digitálním zařízení se informace pro řidiče zobrazují na malé obrazovce.
Zařízení lze obvykle rozdělit na dva typy:
- Běžné. Instalují se v závodě, který vyrábí vozidlo. Umístí se na palubní desku.
- Dálkové. Jsou alternativní možností, pokud neexistuje žádné tovární zařízení. Dálkové přístroje mají přesnější údaje, takže je lze použít ke kontrole správnosti údajů standardních. Někdy se instalují jako ladění. Otáčkoměr lze instalovat jak na benzínový motor, tak na naftový agregát.
Připojení k benzínovému motoru
Zapojení zařízení se liší u vstřikovacího motoru a u karburátoru. U vstřikovače je připojeno k řídicí jednotce motoru (ECU). V tomto případě je „uzemnění“ odvedeno do karoserie a kladný vodič musí být připojen ke kladnému pólu zapalování.
Zařízení má dva výstupy: jeden jde na snímač polohy klikového hřídele a druhý do řídicí jednotky motoru (ECU). Tím pádem bude číst počet otáček z řídicí jednotky. Níže je schéma zapojení otáčkoměru k BSZ.
Níže je uveden návod, jak připojit elektronický otáčkoměr k benzínové pohonné jednotce:
- Nejprve je třeba zařízení v závislosti na jeho typu nainstalovat na místo, kde bude umístěno.
- Dále by měl být připojen nainstalovaný otáčkoměr. Záporný vodič, obvykle černý, je připojen k uzemnění.
- Červený vodič by měl být připojen ke kladnému pólu spínače zapalování, na který je při provozu zapalovacího systému (IS) přivedeno napětí 12 V.
- Třetí vodič může mít libovolnou barvu – jedná se o vstup zařízení. Připojuje se v závislosti na SZ. Pokud je SZ kontaktní, pak je zařízení připojeno k jističi rozdělovače, v případě bezkontaktního SZ musí být připojeno k napěťovému spínači.
- Pokud je vůz vybaven osvětlením, musí být zařízení připojeno ke spínači obrysových světel vozu.

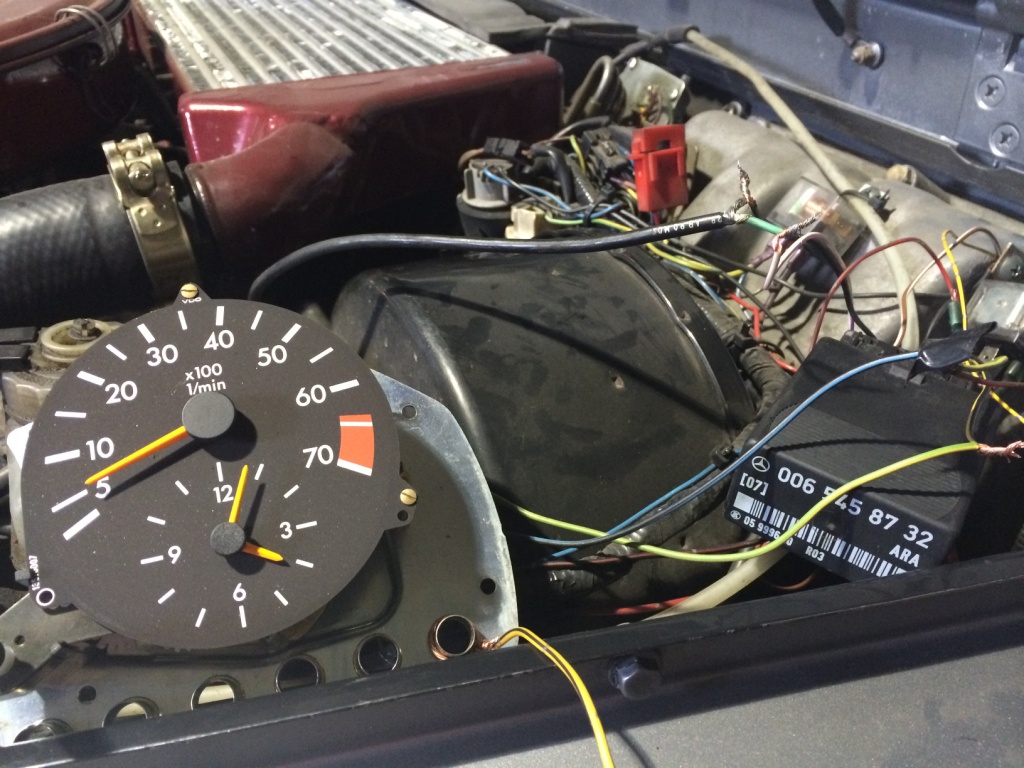

Připojení zařízení k dieselovému motoru
Majitelé dieselových motorů by měli vědět, jak nainstalovat otáčkoměr na diesel, protože jeho připojení má své nuance. K tomu je třeba pochopit princip jeho fungování. V případě benzínové pohonné jednotky snímá impulsy přicházející do zapalovací cívky a v případě dieselového motoru – z výstupu “W” generátoru.
Je lepší instalovat zařízení na dieselový motor umístěním vozu na inspekční jámu nebo zvedák. Připojení elektronického otáčkoměru se provádí postupně. V první fázi byste měli odstranit ochranný kryt, abyste zabránili kontaminaci.
Dále najděte na generátoru svorku označenou písmenem „W“ a připojte k ní vodič z otáčkoměru. Pokud svorku nenajdete, budete muset generátor rozebrat.
Po demontáži je nutné spojit jeden ze tří vodičů, které jdou z vinutí k vestavěnému usměrňovači, s předem připraveným vodičem. Připojovací místo musí být izolováno a vodič musí být vyveden. Poté je nutné generátor sestavit v opačném pořadí. Vodič vyvedený z generátoru musí být připojen k elektroměru.
Pro přesné odečty je nutné sepnout kontakt, který vychází z olejového čerpadla.
Kontrola funkčnosti otáčkoměru
S instalací otáčkoměru je vše jasné, a to díky výše uvedeným pokynům. Zbývá zjistit důvody poruchy měřiče. Někdy mohou řidiči pozorovat situaci, kdy se ručička začne škubat ze strany na stranu.
Může existovat několik důvodů pro poruchu:
- Pokud motor běží delší dobu, mohou výsledné vibrace poškodit zařízení;
- závady související s kabeláží: hroty se mohou odpojit, kontakty mohou oxidovat, izolace se může poškodit.
Tato poškození lze identifikovat vizuální kontrolou a opravit. Pokud je senzor vadný, je nutné jej vyměnit.
