Jak natírat topné trubky a radiátory: Průvodce a tipy

Lakování potrubí kotlů dle GOST – Bezpečnostní portál

• 1 Natírání průmyslových a domácích potrubí: jak a proč se to provádí
• 2 Lakování potrubí: rozdíly, účel, normy
• 3 Často kladené otázky o značení potrubí
• 4 GOST 14202-69 Průmyslová potrubí. Identifikační barvy, výstražné značky a označovací štítky

Jak je známo, různé látky schopné poškodit lidské zdraví a životní prostředí jsou přepravovány moderními inženýrskými, průmyslovými, městskými a jinými komunikacemi.
Vzhledem k tomu se i v éře SSSR potrubí natíralo, aby upozornilo servisní personál na obsah hlavního potrubí, se kterým budou muset pracovat. Barevné značení je dodnes regulováno zvláštním dokumentem GOST 14202 69.

V mnoha případech je nátěr potrubí nezbytným opatřením – účel potrubí je určen barvou potrubí

Účel malby

Stojí za zmínku, že požadavek na lakování potrubí není v žádném případě doporučení. Navíc nedodržení nebo nedodržení požadavků SNiP vhodným způsobem je trestné podle zákona.

Neděje se to proto, že by někdo chtěl přeměnit svět kolem sebe a natřít ho novými svěžími barvami. Ostatně, jako každé jiné technologické zařízení, i potrubí je potřeba udržovat a opravovat a může u nich dojít k nehodám. A Ministerstvo pro mimořádné situace, záchranné složky a další organizace tohoto profilu musí mít informace, s jakými látkami budou muset přijít do styku, na základě čehož budou moci vypracovat soubor opatření k eliminaci nebo lokalizaci tzv. nebezpečí.

Bylo by užitečné připomenout, že potrubí přepravuje nejen vodu z vodovodu, topné substráty a odpadní vody. Moderní výroba, a zejména chemický průmysl, již dlouho používá látky, jako jsou:

Viz také: Deskové výměníky tepla, kapaliny a produkty

• výbušné a hořlavé plyny a kapaliny různého původu;
• toxické plyny a kapaliny;
• nasycená pára;
• přehřátá pára;
• látky s vysokým krevním tlakem;
• nehořlavé kapaliny a plyny;
• alkálie různého složení;
• kyseliny, včetně koncentrovaných a dýmavých;
• nebezpečné organické sloučeniny;
• vakuum vzduchu;
• jiné zvláště důležité nebo nebezpečné látky.

Často kladené otázky o značení potrubí

Níže jsou uvedeny odpovědi na nejčastější otázky týkající se značení potrubí průmyslových a občanských zařízení.

Jakou barvou by mělo být natřeno potrubí v ústředních topných stanicích, individuálních topných stanicích a kotelnách?

Podle GOST 14202 se značení potrubí nezávisí na objektu, ale na látce v potrubí.

Potrubí s přepravovanou látkou VODA jsou natřena zeleně, PÁRA – červeně, VZDUCH – modře, PLYN – žlutě, KYSELINY – oranžově, ALKÁLIE – fialově, KAPALINY – hnědě, OSTATNÍ – šedě.

Přečtěte si více o barvení identifikace potrubí.

Jak označit potrubí v ústředních teplárnách, individuálních teplárnách a kotelnách?

Nejběžnějšími látkami v potrubích ústředního topení/tepelných stanic/kotelen jsou voda, pára a plyn.

Vodovodní potrubí by mělo být natřeno zeleně, parovod červeně a plynovod žlutě. Identifikační barvu lze nanášet po úsecích.

Je také nutné uvést název a směr pohybu látky pomocí značkovacích tabulek nebo samolepicích značek. Jejich barva by měla být stejná jako barva identifikační barvy. Umístění tabulek je upraveno regulační dokumentací.

Stáhněte si ilustrovaný návod na značení potrubí.

Jakou barvou mám natřít potrubí pro teplou/studenou vodu/teplonosnou vodu?

Všechna potrubí přepravující látky, jejichž hlavní složkou je voda, jsou natřena zelenou barvou v souladu s GOST 14202.

Jak lze podle regulační dokumentace odlišit přívodní potrubí barvou od zpětného potrubí v ústřední topné stanici, individuální topné stanici nebo kotelně?

Pokud jsou potrubí označena v souladu s GOST 14202, jsou přívodní a vratné potrubí natřeny zeleně (pokud je chladicí kapalinou voda).

Pro identifikaci přívodního a vratného potrubí by se mělo použít vhodné označení se směrem pohybu a nápisem, například „PŘÍVOD CHLADIVÉ KAPALINY“.

Je správné označit přívodní/zpětné potrubí chladicí kapaliny žlutými a hnědými kroužky na zeleném pozadí?

Tato metoda je v rozporu s GOST 14202, hlavním dokumentem upravujícím značení potrubí.

Podle pravidel musí být na přívodním a vratném potrubí použity následující typy štítů s názvy „PŘÍVOD CHLADÍCÍ KAPALINY“ a „VRÁCENÍ CHLADÍCÍ KAPALINY“.

Kroužky na přívodním a vratném potrubí se aplikují pouze žlutě a v případech, kdy je teplota chladicí kapaliny vyšší než 120 °C.

Další regulační dokumenty týkající se značení potrubí v zařízeních pro zásobování teplem si můžete prohlédnout zde.

Požadavek na označení přívodního potrubí topné sítě žlutým kroužkem na zeleném pozadí a zpětného potrubí hnědým kroužkem na zeleném pozadí byl převzat z nyní neplatných „Standardních pokynů pro provoz, opravy a řízení stacionárních potrubí síťové vody RD 34.39.501, TI 34-70-042-85“ a platil pouze pro síťové vodovody v rozvaze elektráren.

Současná regulační dokumentace o značení potrubí teplonosnými látkami se vztahuje výhradně k požadavkům normy GOST 14202.

Čtěte také: 14 nejlepších podlahových plynových kotlů

Jak správně označit plynovody?

Potrubí přepravující jakékoli plyny jsou natřena žlutě v souladu s GOST 14202.

Název plynu a směr pohybu by měly být označeny pomocí štítků nebo samolepicích značek.

Je také nutné, v závislosti na parametrech plynu, aplikovat červené nebo žluté výstražné kroužky (tabulka 3, GOST 14202), a pokud má plyn nebezpečnou vlastnost (hořlavost, toxicita, oxidační činidlo), je nutné aplikovat příslušnou výstražnou značku.

Jak označit parní potrubí?

Parovody musí být natřeny červeně a opatřeny červenou cedulí s názvem a směrem dalšího typu proudění páry.

Pokud je tlak v parovodu vyšší než 1 kgf/cm² a teplota vyšší než 120 °C, je nutné na barvu nanést žlutý výstražný kroužek. S rostoucími parametry páry se zvyšuje počet aplikovaných kroužků (viz tabulka 3 normy GOST 14202).

Jak označit hasicí potrubí?

Barvení a digitální označení hasicích potrubí jsou následující:

— potrubí naplněné vodou – zelená barva nebo číslo „1“;

– vzduchovody – modrá barva nebo číslo “3”;

— nezaplněné potrubí a „suché trubky“ – modrá barva nebo digitální kód „3c“;

— potrubí s pěnidlem nebo roztokem pěnidla, — hnědá barva nebo číslo „9“.

Barva označovacích štítků označujících směr pohybu hasicí látky je červená.

Prohlédněte si stručný přehled regulační dokumentace týkající se značení hasicích potrubí.

Je platná norma GOST 14202-69 „Potrubí průmyslových podniků. Identifikační zbarvení, výstražné značky a označovací štítky“?

GOST 14202-69 má status platného dokumentu.

Čtěte také: Solární baterie na vodu, je solární kolektor na ohřev vody ziskový

Lakování průmyslových a domácích potrubí: jak a proč se to provádí

Jak víte, moderní strojírenství, průmyslové, městské a jiné komunikace přepravují různé látky, které mohou poškodit lidské zdraví i životní prostředí. Vzhledem k tomu se i v éře SSSR natírání potrubí používalo k informování servisního personálu o obsahu potrubí, se kterým by museli pracovat. Barevné značení je stále upraveno zvláštním dokumentem GOST 14202 69.

V mnoha případech je nátěr potrubí nezbytným opatřením – účel potrubí je určen barvou potrubí

Malování potrubí: jak vyčistit barvu z potrubí?

Potrubí je natřeno nejen proto, aby označilo látku, kterou přepravuje, ale také proto, aby chránilo povrch materiálu před vlivem agresivního prostředí během provozu. Vlastnosti barvy jsou zaměřeny na zabránění kontaktu plynového, vodního nebo jiného potrubí s prostředím.

Čištění potrubí před lakováním pískováním

Jeho správná aplikace zahrnuje fázi čištění hlavních linií od starého nátěru, výběr nového složení barvy, výpočet plochy potrubí a malování.

Metody čištění potrubí: pískování a hydrojet

K čištění povrchu potrubí od starého nátěru se tradičně používají dvě metody:

První metoda se používá k odstranění nečistot a barev v systémech zásobování ropou, vodou a plynem.

Díky silnému proudění látky se plastové a polypropylenové trubky rychle čistí a zůstávají nepoškozené.

Po jejich zpracování povrch získává drsnou strukturu, což zajišťuje dobrou přilnavost k barvě.

Pískování umožňuje také čištění těžko dostupných míst.

Výhodou metody je kompletní příprava trubek pro aplikaci nového složení. Odstraňuje nejen nečistoty, ale i korozi. Princip metody spočívá ve smíchání abrazivní složky se stlačeným vzduchem.

Lakování potrubí kotlů dle GOST

• 1 Natírání průmyslových a domácích potrubí: jak a proč se to provádí
• 2 Lakování potrubí: rozdíly, účel, normy
• 3 Často kladené otázky o značení potrubí
• 4 GOST 14202-69 Potrubí průmyslových podniků.
  identifikační barva, výstražné značky a označovací štítky

Jak je známo, různé látky schopné poškodit lidské zdraví a životní prostředí jsou přepravovány moderními inženýrskými, průmyslovými, městskými a jinými komunikacemi.

Vzhledem k tomu se i v éře SSSR potrubí natíralo, aby upozornilo servisní personál na obsah hlavního potrubí, se kterým budou muset pracovat. Barevné značení je dodnes regulováno zvláštním dokumentem GOST 14202 69.

V mnoha případech je nátěr potrubí nezbytným opatřením – účel potrubí je určen barvou potrubí

Barvy a velikosti označení potrubí v souladu s GOST 14202-69

Neoznačené potrubí může být životu a majetku nebezpečné. Nehody, zranění a poškození zařízení mohou být způsobeny tím, že lidé nevědí, co je v konkrétním potrubí.

Správná identifikace potrubí zabraňuje fatálním chybám. Nehody způsobené nedbalostí v podnicích mají fyzické a psychické následky pro zaměstnance a jsou pro podnik často velmi nákladné.

Správná identifikace potrubí zajišťuje nejlepší pochopení struktury budovy a zajišťuje, že noví zaměstnanci a dočasní zaměstnanci rychle získají jasnou představu. Zároveň to zjednodušuje opravy a zabraňuje časově náročnému hledání příčiny poruchy. V případě nehody ušetří správná identifikace drahocenný čas – a může dokonce pomoci zachránit něčí život.

Doporučujeme vám objednat a zakoupit oboustranné nálepky se šipkami pro potrubí v Moskvě. Značkovače šipek jsou vyrobeny z PVC fólie na lepicím podkladu, používané v podmínkách od -40 do +80 stupňů. Teplota při lepení označovacích šipek by neměla být nižší než +10 stupňů. Samolepky ve formě šipek jsou odolné vůči vodě a vlhkosti; stejně jako vystavení mírně zásaditému a mírně kyselému prostředí.

značení potrubí GOST 14202-69

V rublech s DPH 20 %

Minimální částka objednávky je 5000 rublů.

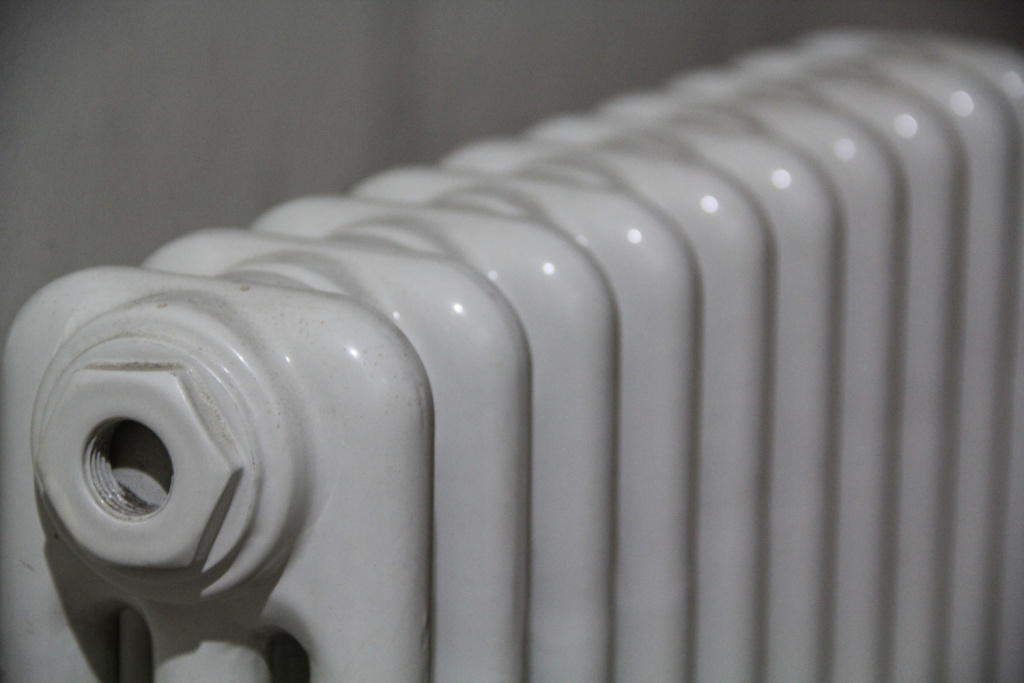

Proč je nutné natírat radiátory a topné potrubí?

Lakování potrubí a radiátorů je důležitým krokem v procesu opravy a údržby topného systému. Tento postup nejen zlepšuje vzhled topných těles, ale také je chrání před korozí a prodlužuje jejich životnost. Pro dosažení kvalitního a odolného výsledku je důležitá správná příprava povrchů, výběr správného nátěru a dodržování technologie nanášení.

Jak vybrat barvu na radiátory a topné trubky

Barva na radiátory a topné trubky v bytě musí splňovat řadu požadavků.

1. Odolá vysokým teplotám – až 120-150°C bez praskání, loupání, bobtnání nebo změny barvy. Tedy aby byla co nejvíce odolná vůči teplu.
2. Nátěr by měl chránit kovové povrchy před korozí.
3. Při zahřívání by neměl vydávat škodlivé látky, což je zvláště důležité v obytných oblastech.
4. Mají dobrou přilnavost ke kovovým povrchům, což zajistí trvanlivost nátěru.
5. Nanesená vrstva si musí zachovat svůj původní vzhled i při častém používání a mechanickém namáhání.

Druhy nátěrových hmot pro topné systémy

Na trhu existuje mnoho druhů barev, z nichž každý má své vlastní vlastnosti a výhody. Proto problém, jak natřít radiátory a topné trubky v bytě, dnes vůbec nevzniká.

Olejové barvy se vyrábějí z vysychajícího oleje a jsou jedním z tradičních materiálů pro nátěry topných systémů. Mají dobré krytí a odolnost proti opotřebení, ale dlouho schnou a při zahřívání mohou vydávat nepříjemný zápach. Olejové barvy mohou časem žloutnout, což snižuje jejich oblibu. Dnes se zřídka používají pro malování topných sítí.

Akrylové barvy na vodní bázi, známé také jako barvy na vodní bázi, jsou široce používány pro nátěry radiátorů a topných trubek. Jsou odolné vůči vysokým teplotám, rychle schnou a neuvolňují toxické látky. Vytvářejí elastický povlak, který časem nepraská a nežloutne. Mají také dobrou přilnavost a odolnost proti mechanickému namáhání.

Vodou disperzní akrylátové typy jsou nejlepší pro zpracování kovových výrobků. Mají řadu vážných výhod:

• netoxický;
• splňovat požadavky na požární bezpečnost;
• jsou dobrou ochranou proti korozi;
• mají zvýšenou přilnavost;
• klidně vydržet jakékoli atmosférické zatížení, i když uvnitř bytu to není nejvýznamnější ukazatel;
• různé odstíny, což umožňuje sladit barvu například záclon;
• odolává vysokým teplotám topné sítě, při kterých se neodlupuje a nepraská.

Existuje jedno mínus – netoleruje agresivní prostředí. Proto při čištění topných radiátorů a potrubí nemůžete používat čisticí prostředky s abrazivními inkluzemi a chemicky aktivními látkami.

Silikonové barvy se vyznačují vysokou tepelnou odolností a trvanlivostí. Tvoří elastický povlak, který je odolný vůči změnám teplot a mechanickému poškození. Mají dobré vodoodpudivé vlastnosti a zabraňují tvorbě koroze, díky čemuž jsou ideální pro topné systémy.

Alkydové barvy na bázi syntetických pryskyřic mají vynikající krycí schopnost a odolnost vůči vysokým teplotám. Rychle schnou, tvoří pevný a odolný povlak, který je odolný vůči mechanickému poškození a vlhkosti. Často se používá pro nátěry radiátorů a kovových trubek kvůli jejich trvanlivosti a estetickým vlastnostem. Nejsou v žádném případě horší než akrylové.

Práškové barvy se nanášejí na kovové povrchy elektrostatickým stříkáním s následným tepelným zpracováním. Poskytují vysokou odolnost proti změnám teplot, korozi a mechanickému poškození. Práškové lakování však vyžaduje speciální vybavení a používá se především ve výrobních závodech. V továrně jsou topná tělesa lakována touto technologií.

Existují také speciální žáruvzdorné a antikorozní barvy určené speciálně pro nátěry topných systémů. Poskytují maximální ochranu a trvanlivost povlaku, ale mají vyšší cenu. Patří mezi ně epoxidové a polyuretanové typy. Ten je dnes obzvláště žádaný v průmyslových tepelných sítích. Snadno odolává vysokým teplotám, pod jejichž vlivem nepraská a neloupe se. Dobře snáší mechanické zatížení, dokonce i malé otřesy. Pod jejich vlivem se na lakovaném povrchu neobjevují třísky.

Pokud je topný systém sestaven z plastových trubek a ztratily svůj původní estetický vzhled, pak je akrylová barva pomůže dát do pořádku. Hlavní věcí je vybrat akrylovou odrůdu navrženou speciálně pro plasty. Nevhodné na kov, bude se odlupovat.

Příprava na malování

Před nátěrem radiátorů a topných trubek v bytě je nutné pečlivě připravit jejich povrchy.

1. Prach, nečistoty a starý nátěr se odstraní pomocí drátěného kartáče, brusného papíru nebo speciálních tekutých chemických odstraňovačů nátěrů.
2. Povrch se otře rozpouštědlem nebo alkoholem, aby se odstranily mastnoty, mastné plochy a další nečistoty, které mohou zhoršit přilnavost kovového povrchu.
3. Pokud je na povrchu potrubí a radiátorů rez, je nutné k jeho odstranění použít antikorozní prostředky nebo mechanickou metodu – železné kartáče. Bruska dobře odstraňuje rez.
4. V některých případech může být pro zvýšení adhezivních vlastností kovového povrchu vyžadován kapalný základní nátěr.

Nástroje a materiály

K nátěru radiátorů a topných trubek budete potřebovat:

• štětce nebo malířské válečky;
• páska pro ochranu povrchů, které nelze natírat;
• základní nátěr na kovové povrchy;
• vybraný nátěr;
• rukavice a ochranný oděv.

Etapy lakování radiátorů a topných trubek

Poté, co jste se rozhodli, jak malovat radiátory v bytě, můžete přistoupit přímo k procesu malování.

Příprava a čištění

Nejprve musíte zkontrolovat topný systém na vzhled topných baterií a potrubí. Pokud jsou některá zařízení nebo plochy v dobrém stavu, pak má smysl je nenatírat. Zbytek bude muset být připraven:

• starý lak, rez a nečistoty jsou odstraněny;
• se provádí odmašťování.

Zvláštní pozornost věnujte rezavým místům. Je třeba je zvlášť pečlivě zkoumat. Poklepejte na něj například kladívkem nebo ho zkuste propíchnout šroubovákem. Je lepší, aby se topné těleso před použitím rozbilo, než aby začalo unikat, když se chladicí kapalina pohybuje sítí. Takové oblasti by měly být okamžitě opraveny nebo nahrazeny novými.

Aplikace primeru

Na kovové povrchy se používají tři typy základních nátěrů: olejové, vodní a kombinované. Výrobci dnes nabízejí základní nátěry na ocel i neželezné kovy, například na hliníkové a bimetalové radiátory.

Stejně jako barvy jsou rozděleny podle typu základny:

• akryl;
• alkyd;
• pasivace;
• šlapat;
• epoxid;
• ortofosforečné.

Existují odrůdy se speciálními vlastnostmi, například rychleschnoucí, bez zápachu, ohnivzdorné atd.

Základní nátěr je lepší nanášet ve dvou až třech vrstvách: další je vždy po úplném zaschnutí předchozí. Základní nátěr nejen vyrovnává povrch, ale také snižuje spotřebu materiálu barvy a laku.

Aplikace barvy

Pokud byly všechny přípravné procesy dokončeny v plném rozsahu, můžete přistoupit k operacím lakování.

1. Musíte začít malovat z těžko dostupných míst. K tomu je třeba použít kartáč s dlouhou rukojetí nebo úzkým válečkem.
2. Poté natřete zbývající povrchy a rovnoměrně naneste barvu. Neměli byste se zdržovat na žádné oblasti, která se nezdá být hned natřená. Druhá a ještě více třetí vrstva bude přelakována úplně.
3. Po zaschnutí první vrstvy naneste druhou, abyste zajistili rovnoměrný a hustý nátěr. V případě potřeby aplikujte třetí, abyste dosáhli požadovaného efektu.

Sušení a konečná úprava

Nechte barvu zcela zaschnout podle doporučení výrobce. Poté se povlak zkontroluje na mezery a nerovnosti. Pokud je to nutné, musí být opraveny pokrytím vrstvou barvy a laku. Pokud se používají alkydové nebo olejové druhy, může být nutné povrchy vyleštit, aby se dosáhlo hladkých povrchů.

Závěr

Lakování radiátorů a topných trubek je důležitým a ne vždy snadným krokem k udržení jejich výkonu a estetického vzhledu. Poté, co jste přišli na otázku, jakou barvou natřít trubky a topné radiátory v bytě, musíte přejít k pečlivé přípravě povrchů a dodržování technologie nátěru. To vše zajistí odolnost vrstvy laku a ochrání topný systém před korozí. Pomocí navrhovaných tipů můžete sami aktualizovat topná tělesa a učinit svůj byt pohodlným a krásným.
