Jak správně zapojit varnou desku.

Připojení varné desky k elektrické síti: instalační schémata

Rychlé odpovědi

Lze varnou desku připojit do běžné zásuvky?

Varné desky s výkonem až 3,6 kW a jedním nebo dvěma hořáky lze zapojit do domácí elektrické zásuvky. Zástrčka a vodič jsou zpočátku připojeny k varné desce výrobcem. Výkonnější varné desky se připojují přes svorkovnici a sporáky přes zásuvku se zástrčkou.

Jak připojit třívodičovou varnou desku k zástrčce?

1. fázový vodič – ke kontaktu L;
2. nulový vodič – ke kontaktu N;
3. zemnící vodič – do kontaktu PE nebo do kontaktu s ikonou uzemnění.

Proč varná deska nemá zástrčku?

Varná deska má dvojnásobný výkon než trouba, pro takové zásuvky neexistuje žádný obecně uznávaný standard, takže panely nejsou nikdy vybaveny zástrčkou. Nejčastěji není zásuvka instalována vůbec, ale drát vycházející ze zdi je připojen přímo.

Jaký drát by měl jít k varné desce?

Jaký druh elektrického kabelu se používá pro varné desky? Pro plynové a elektrické varné desky, stejně jako pro sporáky, se používá třížilový elektrický kabel s uzemněním, s průřezem alespoň 1,5 mm². Nejčastěji je takový kabel součástí balení varné desky.

Jaký typ zásuvky by se měl použít pro varnou desku?

Jednofázové zařízení vyžaduje zásuvku 220 V a třífázové zařízení zásuvku 380 V. Pokud deklarovaný výkon zařízení nepřesahuje 3,5 kW, lze jej instalovat na standardní zásuvku 16 A pro jednofázové zařízení a 20 A pro třífázové zařízení. Energeticky náročnější zařízení budou vyžadovat speciální zásuvky 32 A.

Jak připojit varnou desku doma

Kabely k varné desce a troubě

Jak připojit varnou desku k elektrické síti

Jak připojit varnou desku k elektrické síti vlastníma rukama VŠECHNY CENY ZA DOMÁCÍ SPOTŘEBIČE: Pračky.

Zobrazení: 60778
Youtube – @Vše o pračkách a domácích spotřebičích

• Jak zapojit 3vodičovou varnou desku
• Jak zapojit 5vodičovou varnou desku
• Jak připojit varnou desku bez zástrčky
• Připojení varné desky 4 vodiče

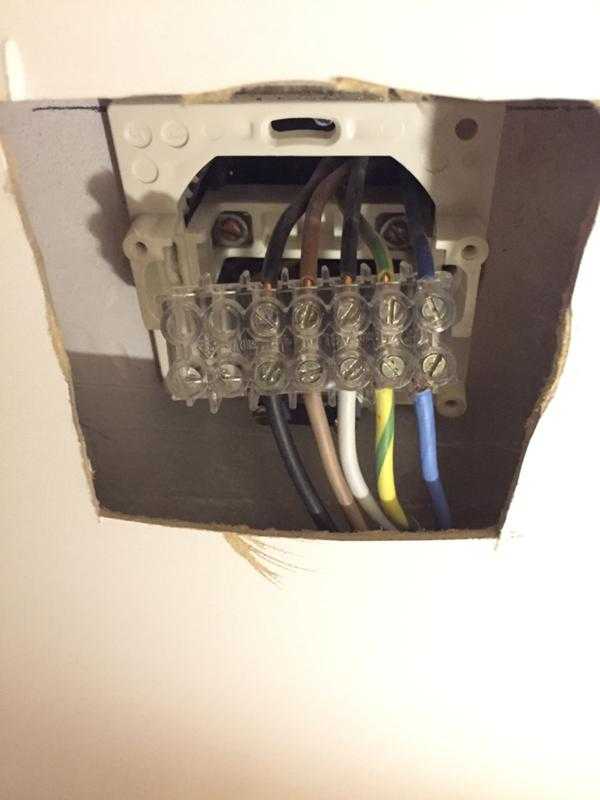

• Připojení varné desky přes svorkovnici
• Jak připojit varnou desku k síti 220
• připojení varné desky Electrolux (4 vodiče)
• Cena za připojení varné desky

Varný panel z běžného elektrického sporáku se vyznačuje svou kompaktností a tím, že se hodí do celkového stylu kuchyně a vypadá jako součást jejího nábytku.

Jsou v tom však momenty, které vyžadují zvláštní pozornost. Krása totiž vždycky něco stojí.

Typy a provedení varných desek

Sporák může být samostatnou konstrukcí a nyní se velmi populární staly sporáky vyrobené v kompaktním provedení pro instalaci do nábytku. Slova „sporák“ a „panel“ jsou ve skutečnosti téměř stejná. Nějaký rovný povrchPouze slovo „plotna“ je spojováno s masivností a slovo „panel“ s dekorativností. Varná deska je tedy velmi kompaktní deska, speciálně vyrobená tak, aby se dala velmi dekorativně integrovat do zbytku kuchyňského interiéru. Zároveň však nový trend vstřebal nové výdobytky v oblasti domácích spotřebičů, například dotykové ovládání. Proto se často volí varná deska jako moderní, stylové a efektivní kuchyňské spotřebiče.

Varné desky se liší principem fungování, výkonem a spotřebovaným napětím. To určuje instalaci a bezpečnostní požadavky na provoz.

Jak fungují sporáky

Kuchyňské sporáky podle zdroje energie existují plynové a elektrickéZajímají nás elektrické panely. V tomto článku se budeme zabývat jejich připojením k napájecí síti. Elektrické panely při své práci využívají následující působení elektrického proudu:

• termoelektrické. Topné články fungují díky svému aktivnímu elektrickému odporu, když je vodič zahříván proudem, který jím protéká;
• Vyzařování tepla. Jako topný článek se používá infračervená halogenová lampa, jejíž tepelné paprsky ohřívají topnou zónu vyrobenou ze sklokeramiky;
• indukce – tepelná. K ohřevu dochází v důsledku působení vířivých proudů buzených v kovovém nádobí magnetickým polem z indukčních cívek, které jsou instalovány v hořácích místo tradičních spirál.

Mikrovlnná trouba není v tomto seznamu zahrnuta, protože se jedná o troubu, která pracuje „v objemu“ vaření – jako trouba, a ne plochá jako elektrické panely. I když u mikrovlnných trub vyrobených speciálně pro vestavěný nábytek, principy instalace jsou docela vhodné a dodávky elektřiny, zde uvažované.

Technické vlastnosti elektrických panelů

Takový sporák je plochá obdélníková konstrukce. Ve skutečnosti se jedná jednoduše o samostatný „vrch“ běžného sporáku o tloušťce maximálně 6-7 cm. Stejně jako běžný sporák se obvykle jedná o sporák se dvěma nebo čtyřmi hořáky. Pro svůj velmi pohodlný, absolutně plochý design lze tento design nazvat „varným stolem“. Protože na něj můžete umístit hrnce a pánve kamkoli, stejně jako na běžný stůl, jsou označena pouze místa hořáků, kde dochází k ohřevu. Je zabudován přímo do pracovní desky kuchyňského nábytku, pro kterou je v něm speciálně vyříznut otvor. To lze provést na jakémkoli místě, ustupujícím od zdi méně než 4 cm (u plynového sporáku – 4-10 cm).

Liší se materiálem, ze kterého jsou vyrobeny:

• hliník. Moderní hliníkové výrobky vypadají docela dobře, jsou o něco lehčí než nerezová ocel, nenáročné a ceněné pro svou lehkost;
• nerezová ocel, dražší a těžší;
• smaltovaný. Velmi elegantní vzhled a nám známý;
• sklokeramika. Moderní materiál, poměrně odolný, elektricky neutrální. I když všechno má své limity – vydrží úder od velkého hrnce, ale sekera, která omylem upadne, může poškodit tvrdý, ale křehký povrch.

Topné články jsou nyní skryté pod povrchem; odkryté spirálky se již běžně nevyskytují.

Elektrické kuchyňské panely pro vaření jsou velmi silným spotřebičem elektřiny. Celkový výkon závisí na počtu hořáků a výkonu každého z nich. Například běžná možnost výkonu hořáků je: 3 kW (velký), 2 x 1,5 kW (dva střední) a 1 kW (nebo méně – malý). Celkový výkon je 7 kW. Přibližný rozsah výkonu pro různé konstrukce je od 4 kW do 10 kW.

Všechny ohřívače lze připojit k jedné fázi., nebo můžete terminály znovu připojit k různým fázím. Vzhledem k tomu, že spotřebič je pro domácí síť velmi výkonný, pak při jeho připojení k jedné fázi existuje riziko narušení fázové rovnováhy v síti. Samozřejmě se situace, kdy se všechny hořáky zapnou na plný výkon současně, často nestávají, ale v životě je to samozřejmě docela realistické. Navíc, pokud celá zátěž dopadne na jednu fázi, proud se odpovídajícím způsobem zvýší, což klade vlastní nároky na zapojení.

V každém případě musí být zapojení provedeno samostatně, samozřejmě pokud stavitelé takovou síť nezajistili. V každém případě musí být vedení pro kamna bez dalších připojení. Kromě běžného automatu je třeba mít proudový chránič, který odpojí nulu a fáze.

Proud určuje jmenovitý výkon odpojovacích zařízení a minimální průřez vodičů.

Jak vidíme, pro výkon až 7 kW bude maximální proud 32 A, proto volíme průřez kabelu 6 mm16. Pro proud 2,5 A bude vhodná měď 5 mm10. Nedoporučoval bych však šetřit na průřezu drátu dlouhého XNUMX – XNUMX metrů. Co když si jednou budete chtít koupit výkonnější sporák?

Jaký typ zásuvky je potřeba pro varnou desku?

Zásuvka musí odpovídat proudu a fázi zdroje napájení. Uzemnění skříně je povinné. Mnoho výrobců, například Bosch, zajistilo připojení zařízení samostatným vodičem přímo k uzemňovací svorce. V každém případě je však nutné použít zásuvku a zástrčku s uzemňovacím vodičem. Jedná se o pruhovaný vodič se žlutozelenou izolací.

Nulový vodič v jednofázovém zapojení je obtížné pozorovat a v třífázovém zapojení je zvýrazněn. V každém případě je mezi světle modrými vodiči.

Zásuvky jsou běžné standardní jsou vhodné pouze pro jednu fázi. Stejné jednofázové, pouze s plochými piny, se obvykle vyrábějí pro „jedinečnost“ připojení – aby se sem nikdo jiný nezapojil. Často se zde nachází i proudový chránič nebo spínač, pak může být zástrčka v zásuvce neustále. Ve spodní části obrázku jsou třífázové zástrčky a zásuvky. Zde hrají roli jak fázové vodiče, tak i neutrální vodič.

V jednofázovém obvodu Uzemnění se snadno připojuje. V třífázovém systému, pokud je zástrčka 4pinová, je povoleno připojit uzemnění k nulovému vodiči, pokud je to v obvodu jasně označeno, a kabeláž neprochází rozvodnými krabicemi v bytě, ale přímo z rozvaděče. Aby nedošlo k záměně nulového vodiče s jednou z fází. Nebo ještě lépe, použijte pětikolíkovou zásuvku a zástrčku..

Nebo připojte zem k samostatně vyrobenému obvodu.

Po přípravě elektrického vedení, před jakýmkoli připojením k zařízení, byste se měli ujistit, že všechna napětí na jeho kontaktech jsou správná. To lze provést samostatně běžným testerem. Mezi fázemi bude napětí (pokud je vše v pořádku) – 380 V. Mezi jakoukoli fází a nulou, stejně jako mezi jakoukoli fází a zemí by mělo být 220 V.

Po kontrole vše automaticky nebo pomocí proudového chrániče vypneme a pokračujeme v instalaci elektrického panelu v místě instalace.

Obvykle je postup zcela jasný z obrazových pokynů, které poskytují pečující výrobci.

Nyní můžete zjistit schéma zapojení

Schéma zapojení varné desky

Varování! Veškeré práce na připojení sporáku k elektrické síti musí být provedeny se všemi bezpečnostními opatřeními. Před připojením vodičů k zástrčce nesmí být zástrčka zapojena do zásuvky. Práce musí být prováděna v elektrických rukavicích. Nářadí musí být izolované. Uzemnění je spolehlivé a otestované.

Velmi stručné schémata zapojení obvykle zahrnuty výrobci.

• Je možné připojit všechny tři hořáky k jedné fázi (nahoře);
• jeden můžete připojit k jedné fázi a zbytek k druhé (protože výkon hořáků je odlišný, je lepší volit ve směru vyrovnání výkonu podle fáze)
• Všechny fáze můžete zapojit samostatně. I zde platí princip „spravedlivého rozdělení“ výkonu.

Grilovací plochu lze připojit ke svorkovnici zařízení.

1. Zde je, jak snadno vidíte, realizována první z výše uvedených možností – všechny tři hořáky jsou připojeny k jedné fázi. Ta je připojena oranžovým vodičem ke svorkám L1, L2 a L3. Všimněte si, že všechny jsou propojeny mosaznou plochou propojkou.

Nula je přivedena na další dvě svorky – modrý vodič. Jsou také propojeny propojkou. Takové připojení, plus další propojky, jsou obvykle dodávány s kamny výrobcem. Samostatný žlutozelený vodič zajišťuje ochranné uzemnění, které je připojeno k kovovému tělesu nebo rámu.

2. Pro dvě fáze je třeba vyměnit propojku, odstranit tříokvětní lístek a nainstalovat lístek ve tvaru U. Nebo odříznout jeden další okvětní lístek z tříokvětního.

Proto je vhodný čtyřvodičový kabel. A zásuvka, ve které jsou pevně stanovena umístění fází, nuly a uzemnění. V každém případě bude celkový proud procházející zásuvkou asi 32-40A, na což by měla být navržena podle svých charakteristik.

Do vyhrazené fáze L3 je připojen nejvýkonnější hořák, z kombinovaných L1 a L2 jsou napájeny zbývající. V každém případě je nutné zkontrolovat pokyny nebo zkontrolovat zapojení hořáků postupně s jednou fází, po předchozím odstranění propojovací propojky. To se provádí velmi pečlivě. Zbývající fázové vodiče by měly být před testováním izolovány krytkou nebo izolační páskou.

3. Na tomto schématu jsou všechny tři fáze připojeny ke třem vstupním kontaktům kamen. Napětí mezi fázemi je 380 V, takže vše musí být provedeno s velkou opatrností. Po připojení vodičů ke kontaktům je nezbytné před zapnutím kamen zkontrolovat napětí mezi všemi kontakty a teprve poté provést zkušební zapnutí.

Napájení kamen třífázovým napětím vyváženější a to obvykle vede k úspoře elektřiny. Skutečnost, že do různých hořáků používaných u odporových ohřívačů (spirály, pásky, halogen) jsou přiváděny tři fáze, nebo je do všech přiváděna jedna fáze, nijak neovlivňuje jejich provoz, protože nemají jalový (kapacitní, indukční) odpor, ale pouze aktivní.

Indukční hořáky varné desky budou samozřejmě fungovat v různých fázích. To ale jejich práci nijak neovlivní.

Jediným problémem je, pokud složitá konstrukce trouby, která má jak varnou plochu, tak varnou komoru, zahrnuje motorové jednotky, které spotřebovávají třífázové napětí. V tomto případě bude samozřejmě podrobné schéma zapojení. Ačkoli jsou motory s nízkým výkonem obvykle napájeny jednofázovým napětím, speciální indukční fázový měnič jej v motoru převádí na třífázové napětí, což odstraňuje obavy z tohoto problému.
