Připojení dvouvodičového kabelu k třívodičovému kabelu

Připojení dvouvodičového kabelu k třívodičovému vyžaduje pochopení účelu každého vodiče. V typickém třívodičovém obvodu je jeden vodič fázový (obvykle hnědý nebo černý), druhý je nulový (modrý) a třetí je ochranný (zelený se žlutým pruhem). Dvouvodičový kabel obvykle postrádá zemnící vodič, což omezuje jeho použití a vyžaduje zvláštní přístup při připojování.

Pokud je dvouvodičový kabel připojen k uzemněné zásuvce, je nutné určit, zda bude použita pouze fáze a nula, nebo zda bude nutné vedení znovu vybavit. Připojení ochranného vodiče k nule je přísně zakázáno – porušuje to předpisy o elektrické bezpečnosti. Uzemňovací vodič, pokud neexistuje třetí jádro, je ponechán izolovaný a nezapojený.

Pro obytné prostory s moderním napájecím systémem se nedoporučuje používat dvouvodičové kabely k připojení zařízení vyžadujících uzemnění. Výjimkou jsou zařízení s dvojitou izolací, označená symbolem dvou čtverců, kde uzemnění není konstrukčně zajištěno. Při připojování je důležité používat svorkové svorky nebo konektory WAGO, které zajišťují spolehlivý elektrický a mechanický kontakt.

Před připojením je nutné odpojit obvod od napětí, odizolovat vodiče na délku 10–12 mm a vyloučit ruční kroucení vodičů. Kontakt musí být proveden v souladu s GOST a PUE s povinným ověřením správného fázování. Porušení pořadí nebo ignorování uzemnění může vést k úrazu elektrickým proudem nebo poruše zařízení.

Jak určit účel vodičů v třívodičovém kabelu

Před připojením je nutné přesně určit, který vodič je za co zodpovědný. Chyby mohou vést ke zkratu nebo úrazu elektrickým proudem. Práce by měla být prováděna pouze při odpojeném napájení.

• Zkontrolujte izolaci: Ve většině případů barvy odpovídají standardu:
  • Modrá – nula (N)
  • Hnědá nebo černá – fáze (L)
  • Žlutozelená – ochranné uzemnění (PE)
  1. Nastavte režim měření střídavého napětí.
  2. Připojte jednu sondu k předpokládané fázi, druhou ke každému ze zbývajících vodičů.
  3. Mezi fází a nulou – 220 V. Mezi fází a zemí – také asi 220 V. Mezi nulou a zemí – blízké 0 V.

  Kdy je přípustné připojit dvouvodičový kabel k třívodičovému kabelu?



  Připojení dvouvodičového kabelu k třívodičovému je možné pouze v případech, kdy není nutné použít ochranné uzemnění (PE vodič). Toto řešení je přijatelné například při připojení starých elektrických spotřebičů, které nejsou vybaveny uzemňovacím kontaktem, k moderní elektrické síti s třívodičovým zapojením.

  Základní podmínky pro přípustnost spojení:

  • Dvoužilový kabel musí mít průřez dostatečný pro očekávané zatížení, odpovídající průřezu fázového a nulového vodiče v třížilovém kabelu.
  • Při připojování je nutné zajistit spolehlivou izolaci nepoužitého uzemňovacího vodiče (obvykle žlutozeleného), čímž se vyloučí možnost jeho kontaktu s živými částmi a tělem.
  • Připojení musí být provedeno v rozvodné krabici nebo v rozvaděči pomocí svorkovnic, pájení nebo krimpovacích dutinek – kroucení je dle elektroinstalačního řádu zakázáno.

  Není povoleno připojovat dvouvodičový kabel k zásuvce s uzemňovacím kontaktem bez fyzického připojení uzemnění. To vytváří falešný pocit bezpečí a porušuje požadavky normy GOST R 50571.15.

  Pokud elektrický spotřebič vyžaduje uzemnění podle svého datového listu nebo má kovové pouzdro bez dvojité izolace, je připojení dvouvodičovým kabelem nepřijatelné – vedení musí být modernizováno nebo musí být použit proudový chránič s ochranou proti diferenciálnímu proudu maximálně 10 mA.

  V obytných prostorách s rekonstruovaným elektrickým rozvodem je použití dvouvodičového kabelu povoleno pouze v oblastech, kde je výměna technicky nemožná (například v drážkách nebo krabicích zabudovaných do betonu), s výhradou použití dodatečných ochranných opatření a oznámení majiteli domu.

  Schémata zapojení se zachováním uzemnění



  Při připojování dvouvodičového kabelu k třívodičovému je nutné zajistit kontinuitu ochranného uzemnění. V obytných a průmyslových elektrických sítích je třetí vodič (žlutozelený) určen výhradně k uzemnění a neměl by být používán jako pracovní nula nebo fáze.

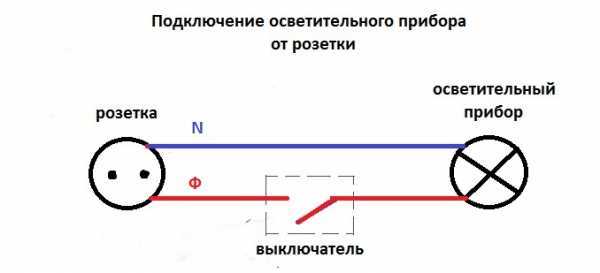

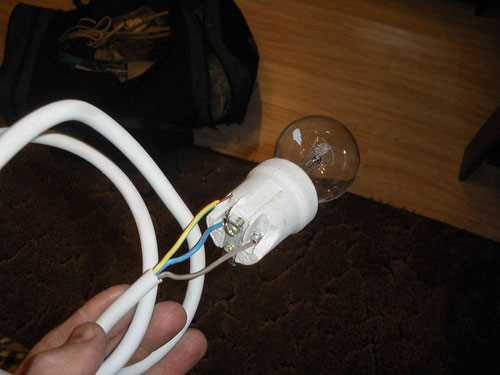

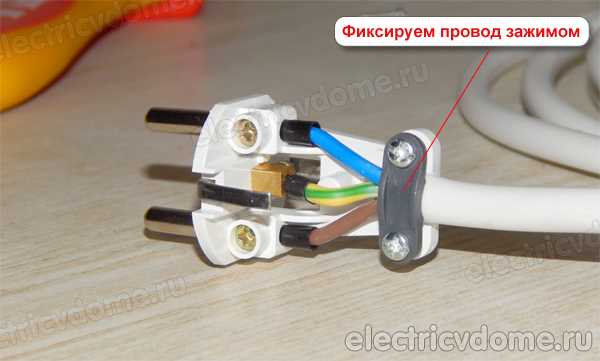

  Pokud dvouvodičový kabel vede k zařízení s kovovým pouzdrem (například lampa nebo zásuvka bez uzemňovacího kontaktu), připojení se provede takto: fázový (obvykle hnědý nebo černý) a nulový (modrý) vodič se připojí přímo. Zemnící vodič z elektrického vedení (žlutozelený) se nepřeřezává ani neizoluje, ale je připojen k pouzdru zařízení nebo k uzemňovací svorce, pokud je k dispozici.

  V případě, že dvouvodičový kabel nemá třetí vodič a je připojen k zařízení, které vyžaduje uzemnění, je přípustné použít samostatný uzemňovací vodič. Musí být připojen k odpovídající svorce zařízení a vést k nejbližší rozvodné skříni, kde je připojen k obvodu PE.

  Nepřijatelný Spojte zemnící vodič s neutrálním vodičem do jednoho jádra. Takové spojení vede k riziku úrazu elektrickým proudem, pokud se neutrální vodič přeruší.



  Při připojování dvouvodičového kabelu k třívodičovému je důležité zajistit spolehlivý kontakt a izolaci. Svorkovnice WAGO řady 221 umožňují bezpečné připojení vodičů různých průřezů (např. 1,5 mm² s 2,5 mm²) a materiálů (měď s hliníkem), což je obzvláště důležité při modernizaci elektroinstalace.

  Pro připojení v rozvodných krabicích jsou vhodnější samosvorné svorky s pastou, která zabraňuje oxidaci, zejména při spojování hliníku s mědí. Pro skrytou instalaci zvolte krabice s nehořlavým tělesem ze samozhášivého polykarbonátu s indexem krytí alespoň IP44. Velikost krabice by měla umožňovat položení vodičů bez ohybu: vnitřní objem od 80×80×40 mm pro tři připojení.

  Před připojením se vodiče odizolují o 10–12 mm, aniž by došlo k poškození vodiče. Připojení kroucením bez svorek je nepřijatelné – vede to k přehřátí a poruše. Používejte pouze certifikované výrobky, které splňují normy GOST IEC 60998-2-2 a GOST R 51321.1.

  Pokud je v třížilovém kabelu zemnicí vodič (PE), ale v dvoužilovém kabelu nikoli, musí být izolován krytkou nebo samostatnou svorkou. Připojení „nuly“ nebo „fáze“ místo uzemnění je přísně zakázáno.

  Podrobné pokyny pro připojení vodičů s různým počtem žil



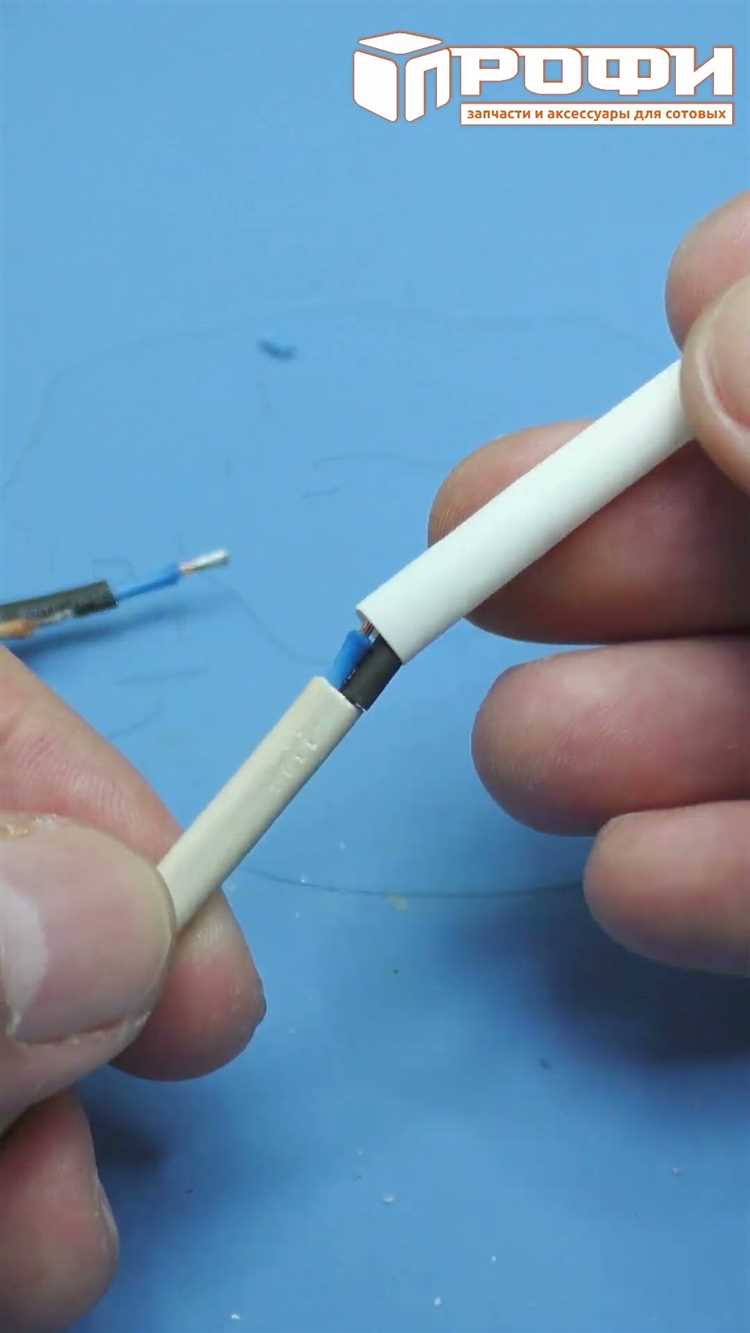

  1. Odpojte obvod od napětí. Zkontrolujte napětí pomocí indikátorového šroubováku.

  2. Připravte konce vodičů. Odstraňte izolaci o 10–12 mm. U vícežilových vodičů použijte odizolovací kleště, abyste nepoškodili žíly.

  3. Cínování vícevláknového jádra. Jádro zahřejte páječkou a naneste tenkou vrstvu pájky. Tím zabráníte třepení a zlepšíte kontakt.

  4. Vytvořte spojení. Spojte plný a pocínovaný lanko. Zkrouťte je k sobě tak, aby žádné konce nepřečnívaly.

  5. Zajistěte spojení svorkovnicí nebo kompresní objímkou. Nepoužívejte izolační pásku jako jediný způsob zajištění. Upřednostňují se svorky WAGO nebo objímky GSI odpovídající průřezu vodičů.

  6. Zkontrolujte ručně pevnost spojení. Při použití síly by se nemělo rozpadat ani chvět.

  7. Spoj zaizolujte smršťovací bužírkou. Zahřejte ji fénem nebo zapalovačem, dokud nebude pevně přiléhat. Můžete také použít PVC izolaci.

  8. Ujistěte se, že nejsou žádné odkryté oblasti. Vodič musí být po celé délce spojení kompletně pokryt izolací.

  9. Připojte napětí a zkontrolujte funkčnost obvodu. Použijte tester nebo zátěž (například lampu).

  Kontrola funkčnosti a zabezpečení připojení



  Po připojení dvouvodičového kabelu k třívodičovému je důležité změřit izolační odpor pomocí megaohmmetru. Minimální hodnota by neměla být nižší než 1 MOhm, což potvrzuje absenci poruch mezi vodiči a zemí. Kontrola kontaktních spojení se provádí pomocí testeru kontinuity: kontaktní odpor by neměl překročit 0,1 Ohmu.

  Nezapomeňte zkontrolovat správné připojení fázového a nulového vodiče multimetrem a změřit napětí mezi nimi. Napětí by mělo odpovídat jmenovitému napětí sítě, obvykle 220 V ±5 %. Absence napětí na ochranném vodiči indikuje jeho správné uzemnění a absenci svodových proudů.

  Aby se zabránilo přehřátí kontaktů, je třeba provést vizuální kontrolu: tavení, ztmavnutí a deformace hrotů nebo svorek nejsou povoleny. Všechna spojení by měla být sevřena doporučenou silou stanovenou výrobcem svorkovnice.

  Důležitým krokem je kontrola činnosti ochranných zařízení, pokud jsou v obvodu instalovány. Proudový chránič (RCD) by měl okamžitě přerušit obvod při svodových proudech od 10 do 30 mA, což potvrzuje správnost a bezpečnost schématu zapojení.

  Doporučuje se provádět zkoušky za maximálního zatížení, aby se zajistila stabilita kontaktů a teplota vodiče nepřekročila 60 °C. Pokud se zjistí odchylky, je nutné spojení znovu zkontrolovat a v případě potřeby jej přepracovat.

  Otázky a odpovědi:

  Jak správně připojit dvouvodičový kabel k třívodičovému kabelu, pokud potřebujete zachovat uzemnění?

  Při připojování dvouvodičového kabelu k třívodičovému kabelu, pokud je třeba zachovat funkci uzemnění, je důležité si uvědomit, že dvouvodičový kabel nemá samostatnou žílu pro uzemnění. Proto nelze zemnící žílu třívodičového kabelu jednoduše připojit k libovolnému vodiči dvouvodičového kabelu. V takovém případě by mělo být uzemnění ponecháno samostatně, připojeno k příslušné svorce nebo uzemňovacímu zařízení. Spojení fázové a nulové žíly se provádí přímo mezi odpovídajícími žilami. Pokud dvouvodičový kabel není určen k uzemnění, musí být zajištěna dodatečná ochrana a nesmí se používat v obvodech, kde je uzemnění vyžadováno.

  Je možné použít běžné svorkovnice k připojení dvouvodičových a třívodičových vodičů?

  Ano, pro připojení vodičů s různým počtem žil se obvykle používají standardní svorkovnice, které zajišťují spolehlivý kontakt a ochranu před zkratem. Je důležité vybrat svorkovnici, která odpovídá průřezu vodičů, aby bylo spojení pevné a bezpečné. Zároveň musí být žíly řádně odizolovány a bezpečně upevněny ve svorkách. Pokud je svorkovnice navržena pro tři žíly, můžete u dvoužilového vodiče použít pouze potřebné kontakty a třetí svorku ponechat volnou.

  Jaká bezpečnostní opatření je třeba dodržovat při připojování dvouvodičového kabelu k třívodičovému kabelu?

  Při práci s elektřinou je důležité vypnout napájení a ujistit se, že na vodičích není napětí. Při připojování dvouvodičových a třívodičových vodičů je nutné pečlivě izolovat připojovací body, abyste předešli riziku zkratu nebo úrazu elektrickým proudem. Měli byste používat vhodné nástroje a materiály, jako je izolační páska, smršťovací bužírka nebo speciální rozvodné krabice. V případě potřeby je lepší zapojit kvalifikovaného elektrikáře, aby zkontroloval a zkontroloval správnost připojení.

  Jaké mohou nastat problémy při připojování dvouvodičových a třívodičových kabelů?

  Hlavním problémem je absence zemnícího vodiče ve dvouvodičovém kabelu. To může vést ke snížení bezpečnosti, zejména pokud zařízení vyžaduje uzemnění. Nesprávné připojení může navíc způsobit přehřátí vodičů nebo poškození elektrického zařízení. Při připojování je důležité zajistit správné rozložení fází a nulových vodičů, aby se zabránilo záměně. Špatné spojení může vést k jiskření a nouzovým situacím. Proto je důležité provádět práci pečlivě a používat vhodné materiály.

  Jak zjistíte, který vodič v třívodičovém kabelu je zemnící vodič při připojení k dvouvodičovému kabelu?

  U třížilového kabelu se zemnící vodič obvykle odlišuje barvou izolace – nejčastěji je zelený se žlutým pruhem. Pro připojení k dvoužilovému kabelu, který nemá zemnící vodič, se tento zeleno-žlutý vodič nepřipojuje k fázi ani nule, ale je ponechán samostatně a připojen k zemnící smyčce nebo odpovídající svorce. Pokud barevné označení neexistuje, doporučuje se zkontrolovat vodič multimetrem nebo se podívat do dokumentace kabelu, abyste přesně určili účel každého jádra.

  Jak správně připojit dvouvodičový kabel k třívodičovému kabelu bez rizika zkratu?

  Pro připojení dvouvodičového kabelu k třívodičovému kabelu je nutné pečlivě určit funkce každého vodiče. Třívodičový kabel má obvykle fázi, nulový vodič a zem. Pokud dvouvodičový kabel nemá samostatný zemnící vodič, pak zemnící vodič z třívodičového kabelu nelze jednoduše ponechat nezapojený – musí být izolovaný a nesmí se používat jako pracovní vodič. Fáze a nulový vodič jsou připojeny přímo k odpovídajícím žilám dvouvodičového kabelu a je důležité zajistit, aby všechna připojení byla bezpečně upevněna a izolována, aby se zabránilo zkratům a byla zajištěna bezpečnost.

  Je možné použít třívodičový kabel, pokud je zařízení navrženo pouze pro dvouvodičový kabel?

  Ano, je to možné, ale je třeba si uvědomit, že třetí vodič, který obvykle slouží jako uzemnění, v tomto případě zůstane nevyužitý. Při připojování byste měli pečlivě izolovat uzemňovací vodič, abyste zabránili náhodnému kontaktu s jinými prvky a zajistili bezpečnost. Kromě toho je důležité se ujistit, že zařízení je navrženo pro provoz bez uzemnění, protože jeho absence může ovlivnit ochranu před úrazem elektrickým proudem.
