V jaké vzdálenosti od domu je instalována plynová nádrž?

Plynové vytápění je pohodlné a výhodné jak pro majitele rodinných domů (fyzické osoby), tak pro malé průmyslové objekty (právnické osoby). Vyžaduje minimální údržbu a lidský zásah. Plynofikovat bytový dům můžete napojením na centrální plynovod nebo instalací plynojemu na vlastním pozemku.

První varianta je složitější, velmi nákladná z finančního hlediska a vynaloženého času. Instalace autonomního zplyňování v blízkosti vašeho domova ve formě jedné nebo několika plynových nádrží je jednodušší a levnější než instalace plynu z hlavních plynovodů. Plynový systém s držákem plynu se vyplatí přibližně za 5 let. Navíc funguje autonomně a bezpečně a podléhá pravidelné údržbě.

Nejjednoduššími zásobníky plynu jsou plynové lahve, ale na rozdíl od běžných lahví mají tyto nádoby velký objem, který může být až 2 a více metrů krychlových. Pro plynofikaci malého obytného domu stačí objem 2,5 m3 až 4,8 m3³, pokud to nestačí, je lepší instalovat kontejnery většího objemu.

Je důležité pamatovat na to, že veškeré plynové komunikace jsou objekty s nebezpečím požáru a výbuchu, proto stavba a provoz systému musí být provedeny v souladu s právními předpisy.

Základní požadavky na instalaci plynové nádrže

Je nemožné vzít a nainstalovat nádrž na plyn kdekoli. Existují požadavky a normy upravující jeho polohu vzhledem k jiným objektům na místě, vlastnosti instalace a další provoz:

• SNiP 42-01-2002 (plynové rozvody).
• SP 42-103-2003 (o instalaci plynovodů).
• SP 31-106-2002 (projektování a instalace inženýrských sítí).
• Federální zákon Ruské federace č. 123 (pravidla PB).

Podrobnější informace o předpisech, které upravují pravidla pro instalaci a umístění plynové nádrže na místě, naleznete na oficiálních stránkách příslušných vládních agentur. V našem článku se zaměříme na základní normy pro instalaci plynové nádrže a hlavní vedení, kterým je plyn dodáván do domu pro plynové kotle.

Nádoba na plyn musí být umístěna ve vzdálenosti alespoň:

• 10 m od soukromých obytných budov;
• 2 metry od ostatních hospodářských budov (garáž, letní kuchyně, stodola);
• vzdálenost k plotu není regulována předpisy.

Pozemek určený pro instalaci plynové nádrže je před zahájením výstavby vyrovnán. Dále je potřeba dodržet následující podmínku: po instalaci a zasypání plynojemu zeminou nesmí být plocha zasypána betonem, vydlážděna dlaždicemi, osázena stromy a keři.

Je racionální umístit nádrž vedle vstupní brány pro tankovací zařízení. Ačkoli taková doporučení již nejsou relevantní, protože moderní přepravci plynu mohou tankovat plynové nádrže na velkou vzdálenost (až 40 metrů).

Jáma se začíná vyvíjet na základě technických specifikací, výkresů a regulačních požadavků SNIP. Jáma pro plynovou nádrž je vykopána do hloubky 2 m a šířky 2 m Její délka závisí na kapacitě plynové nádrže:

• V=5000 litrů – 5 metrů;
• V= 6500 litrů – 7 metrů;
• V=9000 litrů – 10 metrů.

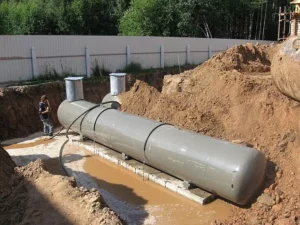

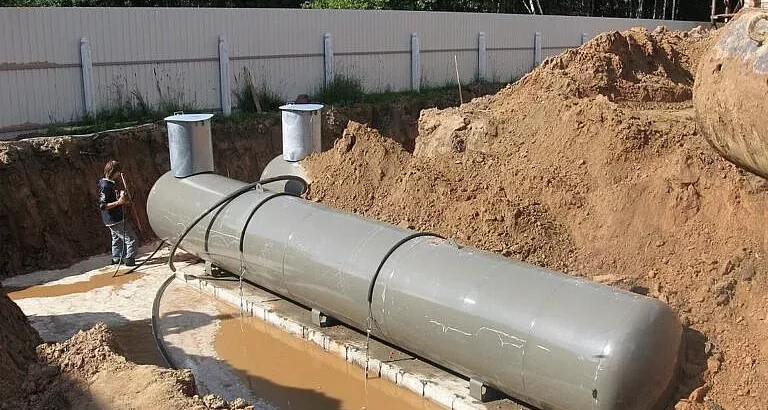

Také dno jámy musí být pokryto vrstvou písku (nejméně 30 cm), a pokud podzemní voda proudí v malé hloubce v oblasti, je nutná další vrstva drceného kamene pro těsnicí polštář. V souladu s pravidly je plynová nádrž instalována:

• do hloubky 0,6 metru od vrcholu nádoby k povrchu země;
• na montážních patkách – konstrukční prvek instalace;
• železobetonová deska o tloušťce větší než 16 cm;
• aby uzavírací ventily nádrže byly nad nulovým bodem a hrdlo bylo snadno dosažitelné pro cisterny;
• tak, aby byl viditelný a dobře čitelný typový štítek s uvedenými údaji a registračním číslem zařízení.

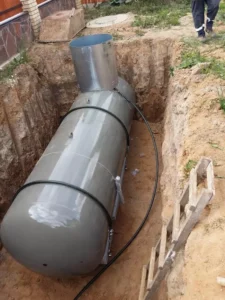

Po instalaci se po celém obvodu nádrže nasype písek tak, aby voda šla do spodní úrovně půdy. Je důležité si uvědomit, že nádrž bude umístěna v agresivním prostředí, proto, aby se zabránilo korozi, je nádrž na plyn vystavena elektrochemické ochraně.

Požadavky na pokládku plynovodu

Při instalaci plynovodu se musíte řídit následujícími informacemi:

• hloubka potrubí – ne méně než 1,7 m;
• trubky jsou připojeny pouze trvale: polyetylen pomocí elektrotavného svařování nebo svařování na tupo, ocel – pomocí plynového elektrického svařování;
• instalace sběrače kondenzátu a kompenzátoru vlnovcového typu;
• vzdálenost k hlubinnému základu budovy nebo stavby je nejméně dva metry; k jiným podzemním komunikacím – alespoň metr;
• plynovod je instalován pod úhlem, ale ne větším než 5°, a sklon potrubí směrem ke sběrači kondenzátu je přibližně 1 cm na metr potrubí;
• podzemní část plynovodu je z PE certifikovaných trubek pro čerpání zkapalněného plynu;
• nadzemní část potrubí je tvořena výhradně ocelovými trubkami;
• Pro urgentní uzavření přívodu zkapalněného plynu do budovy je na vstupním místě na základně instalován uzavírací ventil – kulový kohout.

Jaká povolení jsou potřebná k instalaci plynové nádrže?

Nařízení vlády Ruské federace ze dne 13.05.2016. května 410 č. 2018 (aktualizovaná verze byla zveřejněna v roce XNUMX), v jehož prvním odstavci se uvádí, že Rostechnadzor se nezabývá kontrolou a technickým dozorem komunikací a sítí pro použití v domácnosti. Z čehož vyplývá, že k instalaci plynové nádrže nejsou potřeba žádná povolení.

Pro soukromé použití není vyžadováno povolení k instalaci autonomního zplyňování. Na své místo si můžete nainstalovat nádrž na plyn – a nikdo nepřijde, nepokutuje vás ani vás nedonutí nádobu vykopat a přesunout.

Ale stále existují omezení. V článku budeme hovořit o „povinných“ a „volitelných“ pravidlech pro instalaci plynové nádrže. A vysvětlíme, proč jsou instalační normy tak důležité.

Celý článek ve 5 odstavcích

1. Požadavky na instalaci plynové nádrže nejsou rozmarem úředníků. Při porušení pravidel instalace dochází k nehodám.
2. Pokud místo není vhodné pro instalaci velké nádrže, můžete si vybrat vertikální nebo mobilní model.
3. Místo instalace plynové nádrže se vypočítá s ohledem na umístění všech objektů – domy, silnice, stodoly, garáže, altány, inženýrské sítě a dokonce i stromy.
4. Potrubí má také omezení. Před instalací plynové nádrže v zemi nebo v blízkosti venkovského domu označte čáry pro pokládku plynovodu.
5. Předpisy platí i po instalaci nádrže. Právě teď musíte počítat vzdálenost od hlavně k novým objektům.

Proč je důležité dodržovat pravidla pro instalaci plynové nádrže na místě

1. Pravidla zabraňují poškození nádrže a potrubí.

Plynové zařízení by nemělo být vystaveno agresivním vlivům: přehřátí, umístění do půdy s bludnými proudy, nebo rozkopání. K výbuchu sice nedojde, ale zvýší se riziko netěsností.

Proto omezení stanoví vzdálenost od horkých komunikací, veřejných zemních prací, elektrického vedení a velkých stromů.

1. Pravidla chrání před nebezpečnými situacemi v důsledku netěsností.

Zkapalněný uhlovodíkový plyn (LHG) je těžší než vzduch – prosakuje do země, vyplňuje podzemní dutiny. V případě úniku se suterén, studna, tunel nebo revizní otvor v garáži promění ve zdroj nebezpečí.

Normy proto udávají bezpečnou vzdálenost od rozvojových objektů k plynojemu a potrubí.

Klíčové regulační dokumenty

• SP 62.13330.2011 – obecná dokumentace k rozvodům plynu včetně požadavků na instalaci plynojemu na stavbě. Upozornění: soubor pravidel se vztahuje na soukromá a průmyslová zařízení LPG, centralizované zásobování plynem. Nepleťte se.
• SP 42-101-2003 – správná montáž plynovodů.
• Federální zákon č. 123-FZ – vzdálenosti z hlediska požární bezpečnosti.
• PUE – poloha vzhledem k podzemním kabelům a elektrickému vedení.

Vysvětlení:

1. Vzdálenosti se měří od nejbližšího čistého bodu těla.
2. Normy jsou uvedeny pro modely s objemem do 10 m³. Toto je optimální objem pro soukromé použití. Pokud není dostatek plynu, je jednodušší použít 2-3 nádoby.
3. Parametry se počítají zvlášť pro nádrž a plynovod. Někdy se ukáže, že potíže vznikají právě u potrubí.

Pravidla pro instalaci plynových nádrží: vzdálenosti v metrech

Obytné nemovitosti: v jaké vzdálenosti od domu je instalován plynový zásobník?

• Nádrž by neměla být blíže než 10 m od domu.

Podle obecných pravidel požární bezpečnosti je obytná budova postavena ne blíže než 3 m od plotu. Pro malé plochy je to vážný problém: pro umístění budovy a kontejneru musí být podle norem mezi ploty 25-30 m.

• Potrubí musí být zavedeno do místnosti s plynovým zařízením nebo do sousední s otevřeným otvorem.

Plynové potrubí nelze vést pod základem, přes konstrukce, proto je logické umístění úložiště ze strany kotelny. Pokud to není možné, budete muset vytáhnout trubku podél příkopu 1 m od základu.

Vzdálenost k hospodářským budovám

Sportovní nebo dětské hřiště

Kotelna, sklad, stodola

Zakládání staveb nesouvisejících s plynofikací

Základy pro ploty

Poznámka: ve stísněných podmínkách je možné zkrátit vzdálenost k plynovodu 2x.

Trubky v místě přiblížení a 5 m v obou směrech jsou namontovány s dodatečnými opatřeními:

• u ocelových potrubí se používají bezešvé a elektricky svařované trubky v pouzdře nebo s povinnou kontrolou švu;
• pro polyetylen – dlouhé trubky bez spojů nebo spojené svařováním na tupo, tvarovky s vloženými topnými tělesy.

Normy pro instalaci plynové nádrže v blízkosti veřejných budov a staveb

Pokud soukromá oblast hraničí s veřejnými budovami, bude to muset být zohledněno. Minimální vzdálenost od základu veřejné budovy je 15 m.

Vzdálenost od silnice

Zákon č. 123-FZ stanoví limit 5 m od obrubníku. Pokud silnice vede metr od plotu, budete muset ustoupit o další 4 m. Plynové potrubí podle SP 42-101-2003 může vést 1.5 m od okraje silnice.

Maximální vzdálenost od příjezdových komunikací je 40-50 m (délka plnící hadice). Pokud je dostatečná délka, stroj plní nádrž přímo z vozovky. Pokud umístíte nádrž dále, budete muset zajistit přístup pro nosič plynu. Cisterna vjede do areálu branou.

Více informací o dodávce plynu:

Kolik metrů ke stromu

Povinným pravidlem při instalaci autonomních zplyňovacích potrubí je zajištění bezpečnosti připojení. Kořeny velkého stromu mohou poškodit potrubí a způsobit únik plynu.

Podle přílohy B SP 42-101-2003 by se v blízkosti potrubí neměly nacházet víceleté dřeviny. Plynové potrubí je namontováno ne blíže než 1.5 m od osy stromu s průměrem koruny do 5 m.

Vysvětlení: některé odrůdy stromů s úzkou korunou dosahují výšky 10 m a mají vyvinutý kořenový systém. Plynové potrubí může poškodit stará jabloň, bříza, smrk, borovice nebo dub.

Mezera mezi nádržemi

Pokud se systém skládá z více nádob, pak mezera mezi nimi musí být alespoň polovina průměru větší nádrže – pro různé nádoby. Obecně ale minimálně 1 metr.

Spočítejte si sami

Pokud chcete vedle sebe instalovat 2 kontejnery o stejném průměru 1.25 m, pak by vzdálenost mezi tělesy měla být alespoň metr – protože polovina průměru je pouze 0.625 m.

Vzdálenost od komunikací

Inženýrské sítě vyžadují periodicky opravy. Zařízení pro zemní práce mohou poškodit váš systém dodávky plynu.

Potrubí je po celé délce doprovázeno signální páskou. Nepozorný opravář to však stejně vyhrabe. Plynové potrubí je lepší položit v bezpečné vzdálenosti.

Další nebezpečí: topné potrubí vedle plynového systému způsobuje nežádoucí zahřívání LPG a technické studny se mohou při úniku plynu naplnit.

Podzemní kanalizace, septik

Studny podzemních komunikací

Zásobování vodou, tlaková kanalizace a další bezkanálové komunikace

Po dokončení práce se normy neruší

Pokud v době instalace plynové nádrže podmínky instalace odpovídaly normám, nesmí být v budoucnu porušovány:

• vybudovat v blízkosti sklep;
• postavit altán nad držákem plynu;
• vybetonovat plošinu nad nádrží;
• pokládání dlaždic pro parkování;
• zasadit blízké stromy;
• zřídit místo pro grilování.

Ozdobte místo instalace plynové nádrže trávníkem a květinami. Kování lze pokrýt dekorativním kobercem. Takže ušetříte přístup k nádrži: možnost provádět údržbu a v případě potřeby rychle demontovat zařízení.

Spojujeme pravidla pro instalaci plynové nádrže v soukromém domě do systému

Modelová řada standardních VPS sudů s celkovými rozměry. Pozor: při zvýšení objemu je průměr zachován

Pojďme vypočítat, jak správně nainstalovat plynovou nádrž na příkladu VPS. Průměr hlavně je vždy 1.25 m.

Pokud umístíte nádrž bokem podél plotu s odsazením 2 m, pak se okraj těla pro referenci posune o 3.25 m. Nepříjemné překvapení čeká na majitele pozemku o šířce až 20 m: pokud jsou všechna pravidla splněna následovalo, jen 3.75 m zůstává doma.

Plynová nádrž: schéma instalace

3.75 m je na plnohodnotný domov zjevně málo. A pokud je chata již připravena, pak nebude možné dokončit instalaci podle pravidel na dostupných 20 m. V tomto případě mohou být vhodné další možnosti autonomního zplyňování:

• instalace kontejneru za domem (pokud je po délce území dostatek místa);
• instalace vertikálního modelu (lze posunout na maximální vzdálenost diagonálně);
• používání mobilních tlakových lahví a mobilních plynových nádrží (nejsou vázány na místo).

Další „přitěžující“ podmínky pro instalaci plynové nádrže na letní chatu – k obytné budově sousedů musí být také 10 m. Proto, když se další chata nachází 3 m od plotu, je nutné ustoupit ne o 2, ale o 7 m.

Požadavky lze rozdělit do 2 skupin

1. Povinné. Dodržujte minimální vzdálenosti od obytných budov, komunikací a komunikací, podzemních dutin, veřejných zařízení, sousedova plotu.

Pokud se při nehodě ukáže, že pravidla nejsou dodržována, budete se muset zodpovídat v plném rozsahu. Soused nebo majitelé komunikace, hřiště, veřejné budovy apod. přivolají ke kontrole požární inspektory.

1. Volitelný. Mají poradní charakter. Nezakopávejte nádobu příliš daleko, abyste mohli tankovat ze silnice. Neinstalujte v blízkosti studny nebo grilu.

Udržujte přístup k nádrži pro případ opravy. Nevysazujte povrch stromy a keři. Nezalévejte betonem a nestavte navrch stodolu.

Pokud chcete pohodlně umístit plynovou nádrž bez sankcí, pokut nebo soudu, poraďte se s inženýrem.

Shrnout

• Ne vždy je možné použít autonomní zplyňování s podzemním umístěním horizontálního plynojemu.
• Pokud chata ještě není postavena, zvažte předem místo pro instalaci. V budoucnu taková prozíravost pomůže.
• Dodržení technických požadavků na montáž plynové nádrže je zcela na svědomí vlastníka a montážníků. Rostekhnadzor soukromé nádrže nekontroluje.
• Průměr plynových nádrží jedné řady nezávisí na objemu. Proto nebude možné upravit rozměry určitého modelu na normu snížením výtlaku.

Rada

Pokud nevíte, kam na místě nainstalovat plynovou nádrž, zkuste odstranit pár stromů, přesunout stodolu, přesunout jámu na stranu. Hlavní je dodržet vzdálenost od domu k plotu.

Pro přesný výběr místa se poraďte s inženýrem, zašlete plán území, zjistěte, jak správně nainstalovat plynovou nádrž na místě, a proveďte odhad. I v malých zařízeních je někdy možné najít možnost umístění, která neodporuje předpisům.
