Obyvatelé venkova, letní obyvatelé a majitelé soukromých domů velmi často přemýšlejí o tom, jak vyrobit „mrkvový“ kuželový štípač dřeva vlastníma rukama. Je to dáno tím, že štípání dřeva klasickým způsobem je proces zdlouhavý, obtížný a pracný a vyžaduje také určitou zručnost. K usnadnění je navržen mechanizovaný „sekač“ (štípačka dřeva).
Princip činnosti a typy

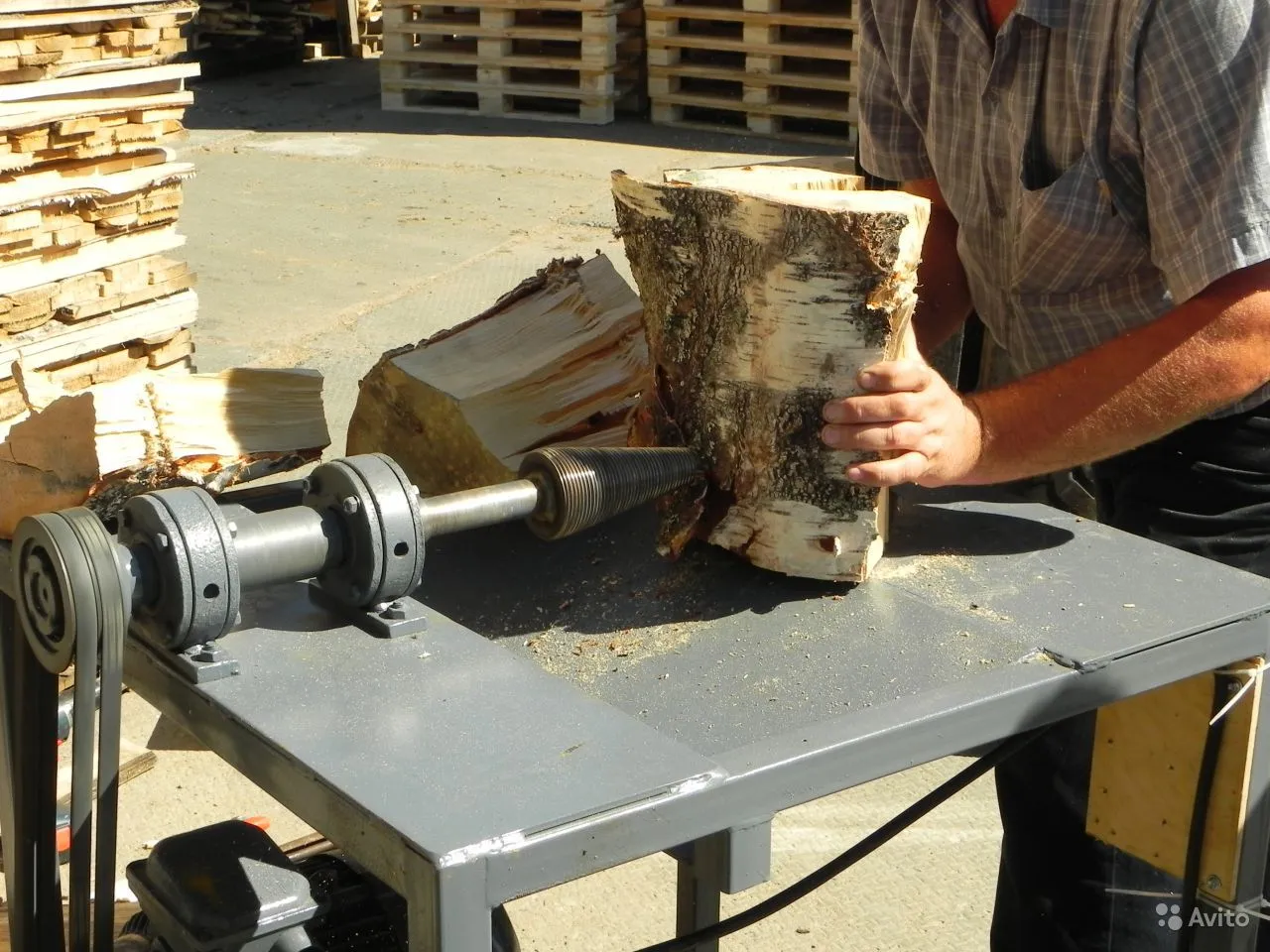

Princip fungování takového zařízení je velmi jednoduchý: jeho hlavním pracovním tělesem (často nazývaným „mrkev“) je kužel s mírným sklonem, na který je aplikována hluboká šikmá nit. Pomocí elektromotoru se rotace přenáší na tento kužel. Když se boční hrana dřevěného bloku dotkne rotujícího kužele, ten se zašroubuje do dřeva a roztrhne ho. Velká polena získaná tímto způsobem mohou být podobně rozdělena na malé polena. Když přemýšlíte o tom, jak vyrobit šroubový štípač dřeva vlastníma rukama, je třeba si uvědomit, že existují 3 hlavní typy takových zařízení:
- štípačka dřeva s „mrkví“ namontovaná přímo na hřídeli elektromotoru;
- štípačka dřeva s kuželem poháněným přes převodovku (nebo pomocí převodového motoru);
- štípačka dřeva s řemenovým pohonem.
První typ mechanického sekáčku je nejméně běžný, protože tato konstrukce je nejnebezpečnější. Na internetu samozřejmě najdete mnoho doporučení, jak sestavit štípačku tohoto typu vlastníma rukama, výkresy zařízení a dokonce si přečíst tipy na instalaci „mrkve“ do hřídele vrtacího kladiva. Ale ještě jednou poznamenejme: takové schéma je nejnebezpečnější. Může to vést k velmi vážným následkům. Hodí se pro něj pouze elektromotory s výkonem minimálně 3 kW a otáčkami hřídele maximálně 500 ot./min. Jak můžete hádat, takové motory jsou extrémně vzácné a zpravidla jsou určeny pro 380 V.
Někdy můžete najít schémata, jak sestavit kuželový štípač dřeva se setrvačníkem vlastníma rukama. Taková jednotka má také přímé přistání, ale je poháněna nízkootáčkovým motorem 220 V s nízkým výkonem, pro zvýšení účinnosti se používá setrvačník. Z těchto důvodů (nízká dostupnost vhodných motorů a nízká bezpečnost) je lepší zaměřit se na další dvě možnosti.
Štípačky dřeva s převodovkou a řemenovým pohonem jsou svým principem činnosti prakticky stejné, ale ty jsou běžnější kvůli větší dostupnosti dílů. Proto se budeme zabývat procesem jejich výroby.
Plán vlastní výstavby
- Nejprve budete muset svařit rám přístroje z profilové trubky o průřezu 60x40x2 mm.
- K horní části rámu by měl být přivařen kryt z ocelového plechu o tloušťce alespoň 5 mm (přeci jen unese velké zatížení).
- Elektrický motor a jeho startovací zařízení by měly být umístěny ve spodní části rámu (je třeba poznamenat, že elektrický obvod štípačky dřeva musí být vybaven RCD).
- Hnací řemenice by měla být připevněna k hřídeli motoru.
- Na samotné desce stolu je montážní základna pro osu „mrkev“ (ta je uložena na dvou ložiskách) a na konci osy je upevněna hnaná řemenice (obě řemenice by měly být vybrány tak, aby konečná rychlost kužele je kolem 500 ot./min.) .
- Pod pracovním kuželem na desce stolu je přivařen ocelový klín, který ochrání zařízení před zaseknutím.

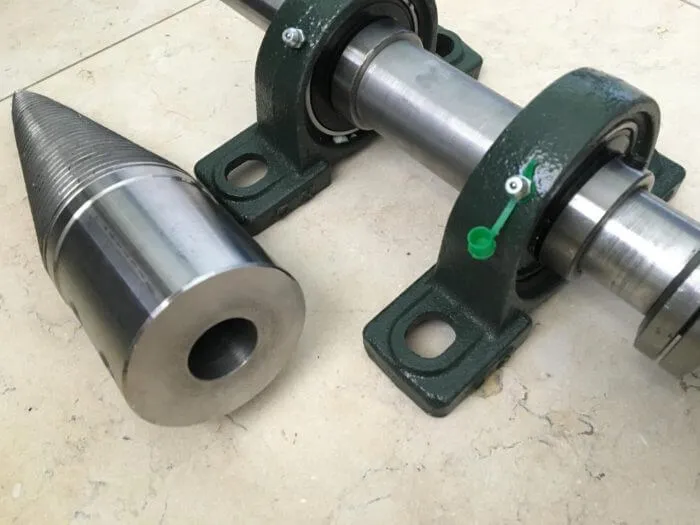

- Nejdůležitější částí štípačky, kterou bude nutné vyrobit, je pracovní kužel. K jeho výrobě budete potřebovat soustruh a kulatý kus uhlíkové oceli velkého průměru. Okamžitě poznamenejme, že doporučení na internetu, která hovoří o možnosti vyrobit závit na kuželu pomocí úhlové brusky, jsou nejen škodlivá (protože takový závit neposkytne štípacímu kmeni požadovaný moment), ale také extrémně nebezpečný . Pokud nemáte soustruh, můžete si zakoupit hotovou „mrkev“ nebo objednat její výrobu.
Vyplatí se vyrobit si štípačku na dřevo sami?
Samozřejmě, pokud máte rozsáhlé zkušenosti s obráběním kovů, dobrý strojový park (budete potřebovat alespoň soustruh a vrtačku) a dostupné materiály, pak je vytvoření kuželové štípačky docela možné. Koneckonců, informace o tom, jak vyrobit šroubový štípač dřeva vlastníma rukama, stejně jako jeho výkresy, fotografie a montážní pokyny, lze snadno najít na internetu.
V jiných situacích se myšlenka vyrobit jeden může ukázat jako neplodná (například pokud neexistuje motor nebo možnost vyrobit kužel se závitem) nebo jednoduše nerentabilní (například pokud si koupíte hotový „ mrkev“ nebo si objednejte nový elektromotor). Z tohoto důvodu je pro vás skvělou volbou zakoupení štípačky dřeva Standard z našeho obchodu. Úspěšně nahradí kuželovou štípačku z hlediska účinnosti a snadného použití.
